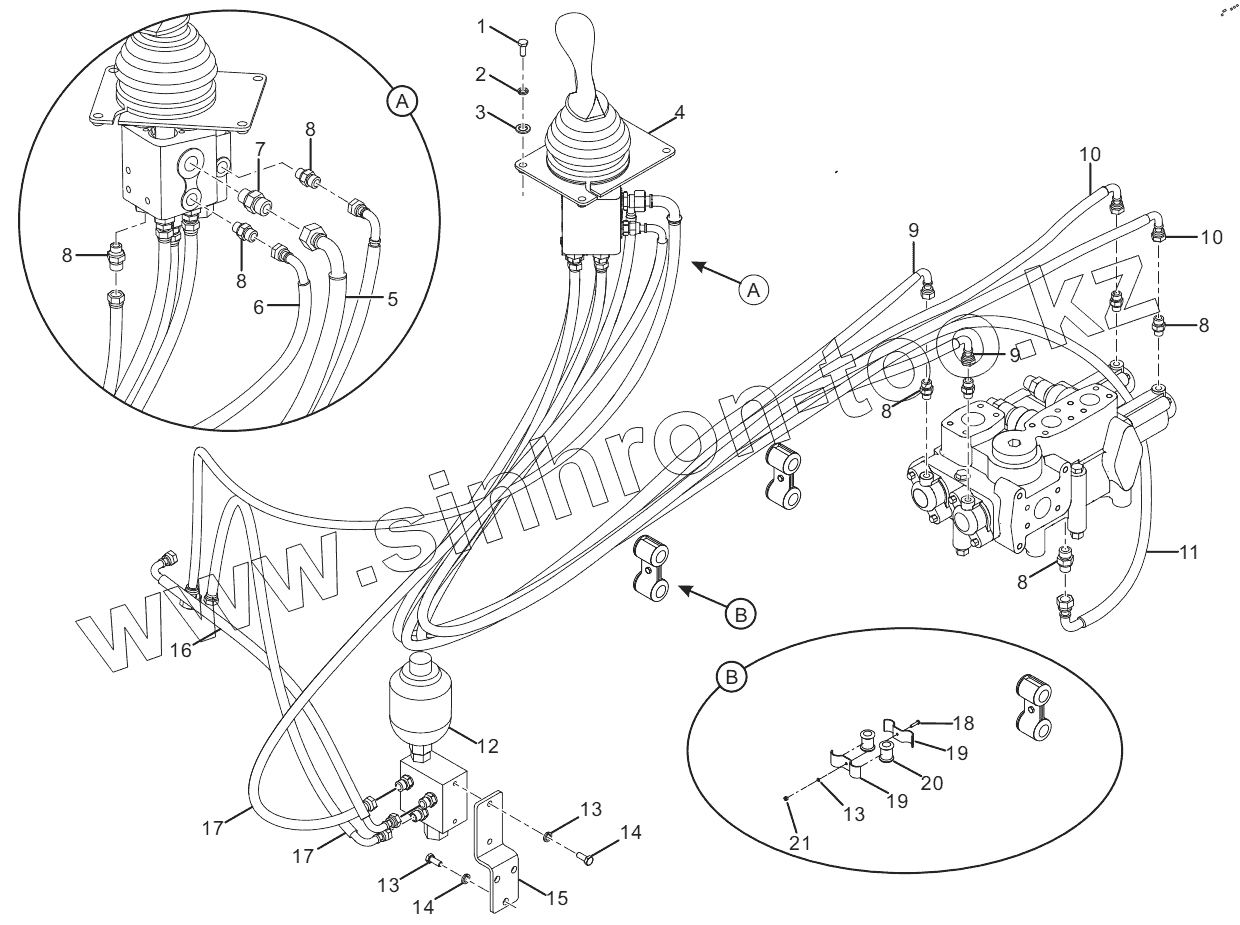

Каталог запасных частей к технике: Lonking (LongGong) LG50CVII.00I. PILOT CONTROL ASSEMBLY (30807000511)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
8
9
9
10
10
11
12
13
13
13
14
14
15
16
17
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 51204101114 Bolt
2 51401100107 Spring lock washer
3 51421100115 Plain washer
4 60304000194 Single-handle pilot control valve
5 17272008248 Hose assembly
6 17272009885 Hose assembly
7 17601001230 Transition connector
8 17601001250 Transition connector
9 17272011366 Hose assembly
10 17272011819 Hose assembly
11 17272011820 Hose assembly
12 60304000042 Oil supply valve
13 51401090107 Washer
14 51204091014 Bolt
15 30807100624 Mounting bracket of oil supply valve
16 17272008247 Hose assembly
17 17272009885 Hose assembly
18 51204091214 Bolt
19 30807100566 Tube clip
20 60922010042 Rubber pad
21 51307000919 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
