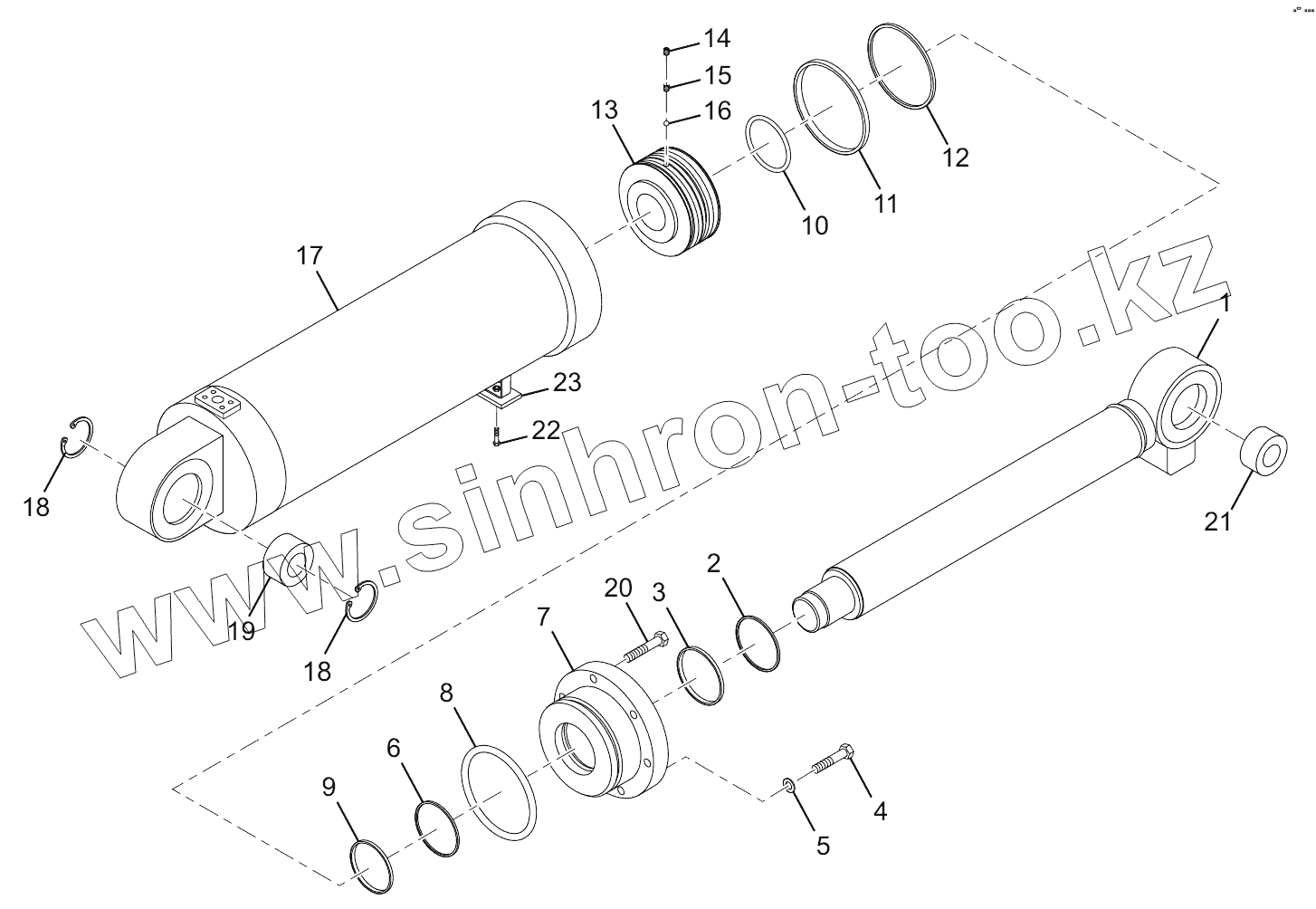

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E. Tilt Cylinder (CDM835E.07I.07)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CDM30-712000 | Piston rod component | |
| 2 | AY080AP5008 | Dust ring | |
| 3 | T20 | External seal ring | |
| 4 | GB/T5785 | Bolt | |
| 5 | GB/T93 | Washer | |
| 6 | Ring | Support ring | |
| 7 | ZL30-710002 | Guide sleeve | |
| 8 | O-ring | O-ring | |
| 9 | Ring | Support ring | |
| 10 | O-ring | O-ring | |
| 11 | Ring | Support ring | |
| 12 | Pistonseal | Piston seal | |
| 13 | ZL30-710003B | Piston | |
| 14 | GB/T77-2000 | Hollow-head setscrew | |
| 15 | GB/T77-2000 | Hollow-head setscrew | |
| 16 | GB/T308-1989 | Steel ball | |
| 17 | ZL30-711000A | Cylinder body | |
| 18 | GB/T893 | Circlip for hole | |
| 19 | JB/T8879-2001 | Joint bearing | |
| 20 | GB/T5875 | Bolt | |
| 21 | ZL30-710004 | Bush | |
| 22 | GB/T5783-2000 | Bolt | |
| 23 | ZL50F-710005 | Guide board |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
