Каталог запасных частей к технике: Lonking (LongGong) CMD-835E. Lift Cylinder (CDM833.07.02)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

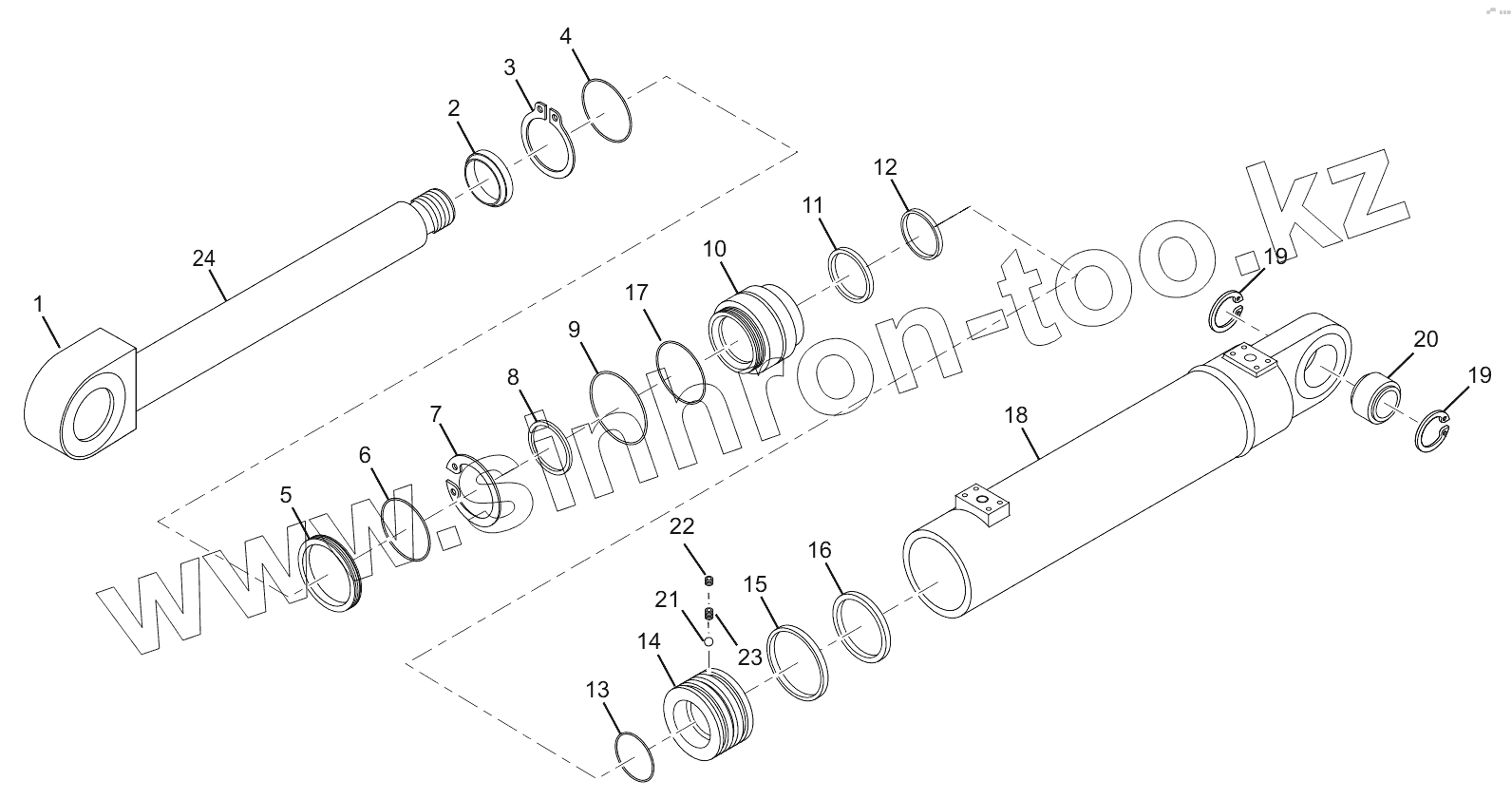

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL30-720001		Pull rod head
2	AF7016Z5071		Dustproof ring
3	GB894		Сirclip
4	2-241		O-ring
5	ZL30-720005B		Ring
6	2-247		O-ring
7	ZL30-720006		Spring sprag
8	BS7085P5008		Seal ring for shaft
9	2-349		O-ring
10	CDM30-720003		Guide sleeve
11	BR070A00601		Ladder ring for shaft
12	FR7005Q5029		Bearing ring
13	2-148		O-ring
14	ZL30-720004B		Piston
15	FRC052Q5029		Bearing ring
16	0K012500701		Seal ring for piston
17	Sprag		Sprag
18	ZL30-721000B		Cylinder body
19	GB893		Сirclip
20	JB/T8879-2001		Joint bearing
21	GB/T308-1989		Steel ball
22	GB/T77-2000		Hollow-head setscrew
23	GB/T77-2000		Hollow-head setscrew
24	CDM30-720002		Piston shaft sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
