Каталог запасных частей к технике: Lonking (LongGong) CDM-860.00. Pilot Control System

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

4

5

6

6

7

7

8

8

8

9

9

9

10

11

12

13

14

15

16

17

18

18

18

19

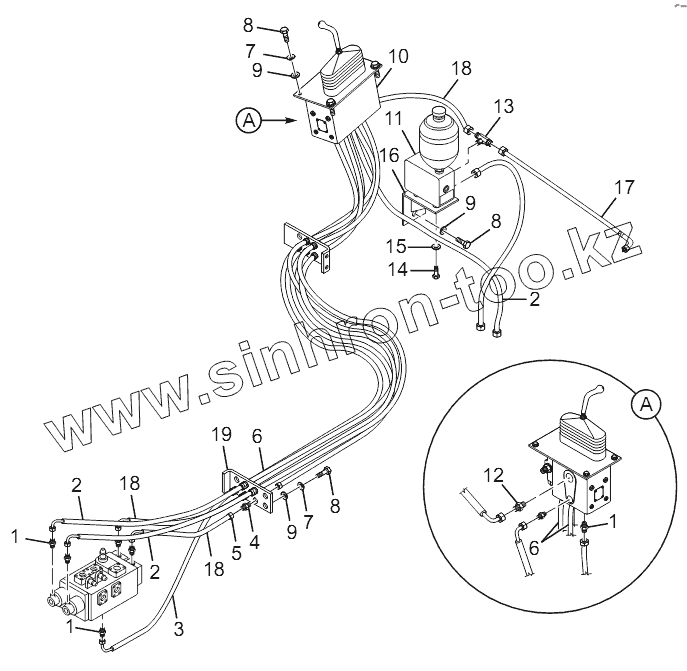

Позиция на иллюстрации	Заводской номер детали		Название детали
1	L1DH-16-14		Adapter
2	20591-16/20511-16x1W05x1152		Hose assembly
3	20591-16/20511-16x1W05x800		Hose assembly
4	L6D-16		Adapter
5	L8C-16		Nut
6	20511-16x1W05x1152		Hose assembly
7	GB/T97.1-2002		Washer
8	GB/T5783-2000		Bolt
9	GB/T93-1987		Washer
10	DXS-00		Single handle pilot control valve
11	WYF-65		Oil supply valve
12	L1CH-20GB-18		Pilot oil return connector
13	LADDH-16-16-140G		T-connector
14	GB/T5783-2000		Bolt
15	GB/T93-1987		Washer
16	LG50EX.07.11.03		Oil supply valve mounting bracket
17	20591-16x1W05x1000		Oil supply valve inlet hose
18	20591-16/20511-16x1W05x600		Hose assembly
19	LG860.07.11-001		Pilot control oil pipe fixed plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
