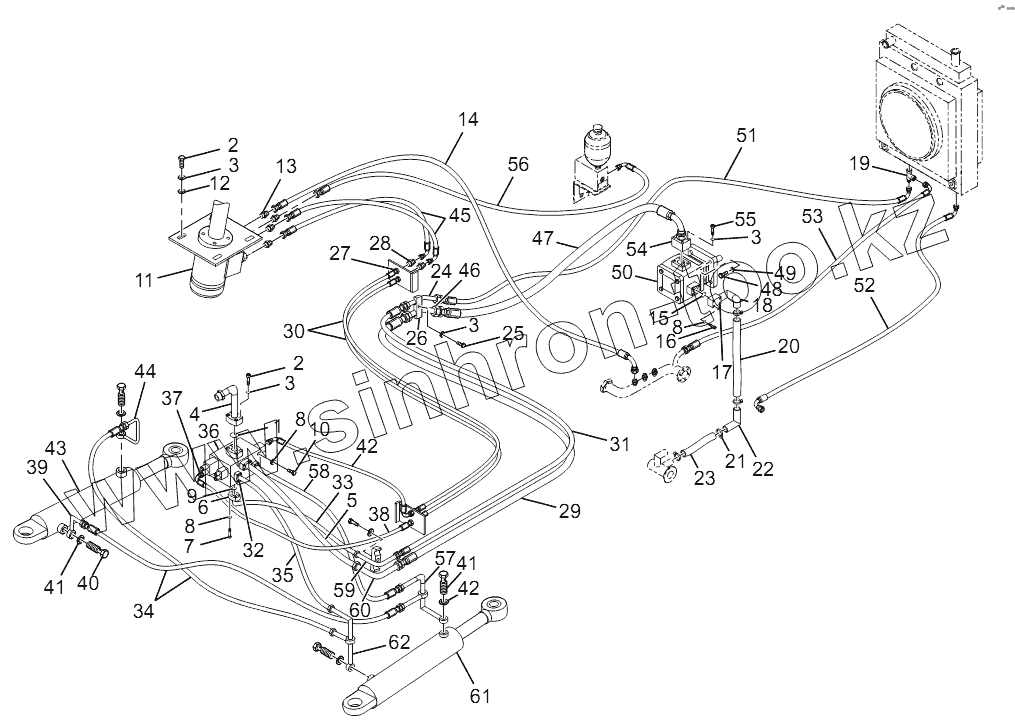

Каталог запасных частей к технике: Lonking (LongGong) CDM-860.00. Hydraulic Steering system
1
2
2
3
3
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T3452.1-2005 | O-ring | |
| 2 | GB/T5783-2000 | Bolt | |
| 3 | GB/T93-1987 | Washer | |
| 4 | LG860.06.02 | Flow valve pipe for PF | |
| 5 | 20411-36Т/87311-20x2N16x560 | Flow amplifying valve oil inlet hose | |
| 6 | FL-20 | Flange holder | |
| 7 | GB/T5783-2000 | Bolt | |
| 8 | GB/T93-1987 | Washer | |
| 9 | GB/T3452.1-2005 | O-ring | |
| 10 | GB/T5782-2000 | Bolt | |
| 11 | LG860.06.01 | Hydraulic steering gear | |
| 12 | GB/T97.1-2002 | Washer | |
| 13 | L1DH-16-20 | Adapter | |
| 14 | 20511-16T4W05x1250 | Steering gear oil return hose | |
| 15 | GB/T3452.1-2005 | O-ring | |
| 16 | GB/T5783-2000 | Bolt | |
| 17 | FL-24 | Flange holder | |
| 18 | CDM860.06.03 | Steering pump oil inlet pipe | |
| 19 | LCC-27 | T- connector | |
| 20 | cp51X4-L486 | Steering pump oil suction hose | |
| 21 | JB/T8870-1997 | Hoop | |
| 22 | CDM860.06.04 | Oil suction transition pipe | |
| 23 | cp51X4-L520 | Transition hose | |
| 24 | LG860.06.05 | Rear frame oil return transition pipe | |
| 25 | GB/T5783-2000 | Bolt | |
| 26 | LG860.06-001 | Press plate | |
| 27 | L8C-16 | Nut | |
| 28 | L6D-16 | Adapter | |
| 29 | 20412-36Tx2N16x1260 | Steering articulated oil inlet hose | |
| 30 | 20511-16Tx2W05x1152 | Pilot control hose | |
| 31 | 20411-27Tx2W12x1260 | Steering articulated oil return hose | |
| 32 | FL-16 | Flange holder | |
| 33 | 20411-27T/87391-20x2W12x540 | Flow amplifying valve oil return hose | |
| 34 | 20411-27Tx2W12x650 | Hose between steering cylinder | |
| 35 | 87311-16/20411-27Тx2W12x550 | Flow amplifying valve hose for В | |
| 36 | ZLF25A11 | Flow amplifying valve | |
| 37 | L1DH-16-14 | Adapter | |
| 38 | 20511-16T/20591-16Tx2W05x800 | Pilot hose for В | |
| 39 | LG860.06.06 | Big chamber pipe of right steering cylinder | |
| 40 | 700M-22 | Articulated bolt | |
| 41 | JB/T982-1977 | Washer | |
| 42 | 20591-16Tx2W05x580/180 | Pilot hose for A | |
| 43 | CDM855.06.14 | Right steering cylinder | |
| 44 | LG860.06.07 | Small chamber pipe of right steering cylinder | |
| 45 | 20511-16T/20591-16Tx1W05x1152 | Steering gear oil outlet hose Rear frame oil inlet pipe | |
| 46 | LG860.06.08 | Steering pump oil outlet hose | |
| 47 | 20411-36Т/87311-20x2N16x1850 | Steering pump oil outlet hose | |
| 48 | GB/T5783-2000 | Bolt | |
| 49 | GB/T97.1-2002 | Washer | |
| 50 | P7600-F80NL4676G | Steering pump | |
| 51 | 20411-27T/20491-27Tx1W12x3300 | Hose from steering gear to cooler | |
| 52 | 20491-27T1W12x3000/90 | Cooling oil return hose | |
| 53 | 20411-27Tx1W12x3100 | Cooling hose | |
| 54 | LG860.06.09 | Steering pump oil outlet transition board | |
| 55 | GB/T5782-2000 | Bolt | |
| 56 | 20511-16ГШ05x1600 | Steering gear oil inlet hose | |
| 57 | LG860.06.10 | Small chamber pipe of left steering cylinder | |
| 58 | 20411-27T/87311-16x2W12x640 | Flow amplifying valve hose A | |
| 59 | LG860.06.11 | Front frame oil return transition pipe | |
| 60 | LG860.06.12 | Front frame oil inlet transition pipe | |
| 61 | CDM855.06.13 | Left steering cylinder | |
| 62 | LG860.06.13 | Big chamber pipe of left steering cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
