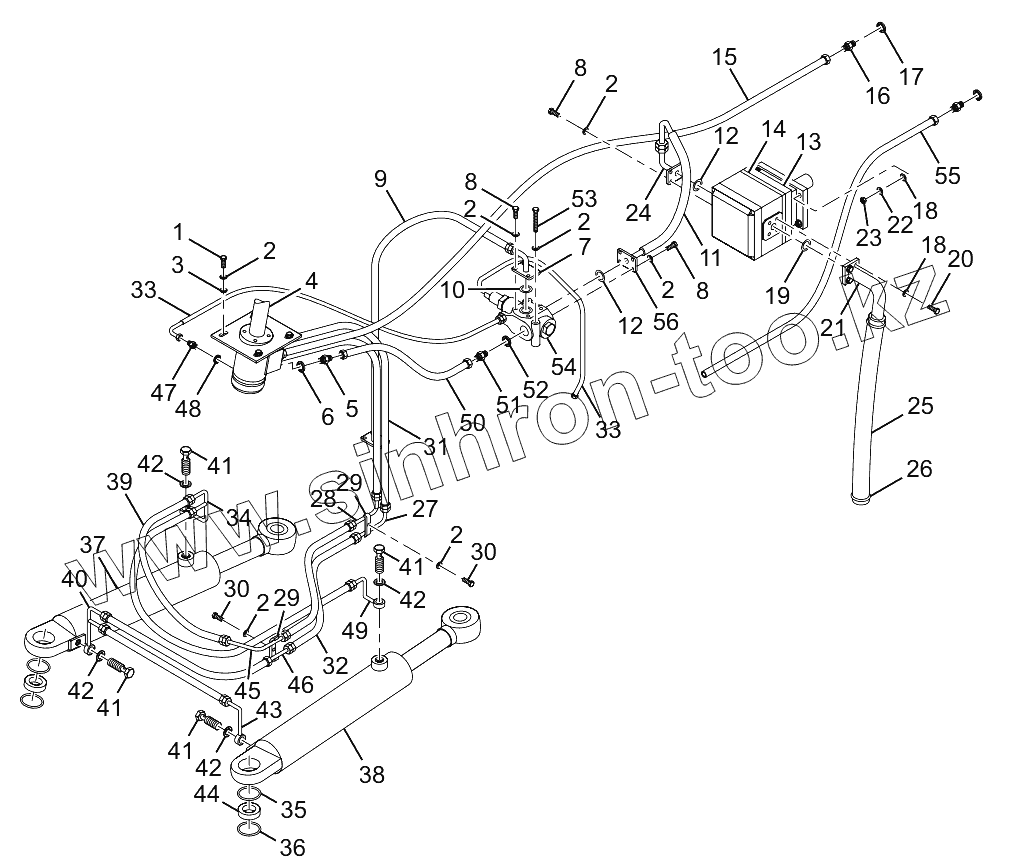

Каталог запасных частей к технике: Lonking (LongGong) CDM-855E. Hydraulic Steering System
1
2
2
2
2
2
2
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5783 | Bolt | |
| 2 | GB/T93 | Washer | |
| 3 | GB/T97.1 | Washer | |
| 4 | LG855.06.12 | Hydraulic steering gear | |
| 5 | LG853.06-003 | Steering gear adapter | |
| 6 | JB1002-77 | Washer | |
| 7 | LG853.06-004 | Press plate | |
| 8 | GB5783 | Bolt | |
| 9 | 90F-F/25/28-2S-L940 | Priorityvalve distributing hose | |
| 10 | GB1235-76 | O-ring | |
| 11 | 90H-F(32)/25/28-4S-L570 | Priorityvalve oil inlet hose | |
| 12 | GB1235-76 | O-ring | |
| 13 | P5100-F80NL457.97G | Gear pump | |
| 13 | LG853.06.08 | Gear pump | |
| 14 | LG853.06-001 | Seal gasket | |
| 15 | H-H/19/18-I-L3600 | Hose from steering gear to cooler | |
| 16 | LG855.02.02-001 | Adapter | |
| 17 | JB1002-77 | Washer | |
| 18 | GB/T93 | Washer | |
| 19 | GB/T3452.1-1992 | O-ring | |
| 20 | GB/T5783 | Bolt | |
| 21 | LG855.06.01 | Steering pump oil inlet pipe | |
| 22 | GB/T97.1 | Washer | |
| 23 | GB/T6170 | Nut | |
| 24 | LG50EX.06.02 | Steering pump oil outlet pipe | |
| 25 | d51x4-L520 | Oil suction hose | |
| 26 | JB/T8870-1999 | Hose clamp | |
| 27 | LG855.06.04 | Rear frame turning transition pipe | |
| 28 | LG855.06.05 | Rear frame turning transition pipe | |
| 29 | LG853.06-005 | Rear frame steering transition connector press plate | |
| 30 | GB/T5782 | Bolt | |
| 31 | H-H/19/18-II-L1252 | Hose assembly | |
| 32 | H-H/19/18-II-L1152 | Steering cylinder oil inlet hose | |
| 33 | 90H-H/8/14-I-L800 | Steering sensing/priorityvalve leakage hose | |
| 34 | LG855.06.06 | Small chamber pipe of right steering cylinder | |
| 35 | GB1235-76 | O-ring | |
| 36 | GB1235-76 | O-ring | |
| 37 | LG855.06.14 | Right steering cylinder | |
| 38 | LG855.06.13 | Left steering cylinder | |
| 39 | H-H/19/18-II-L685 | Hose between steering cylinder | |
| 40 | LG855.06.07 | Big chamber pipe of right steering cylinder | |
| 41 | JB999-77 | ARTICULATING BOLT FOR PIPE CONNECTOR | |
| 42 | JB1002-77 | Washer | |
| 43 | LG855.06.08 | Big chamber pipe of left steering cylinder | |
| 44 | LG855.06-001 | Connecting seal seat for steering cylinder | |
| 45 | LG855.06.09 | Front frame right steering transition connector | |
| 46 | LG855.06.10 | Front frame left steering transition connector | |
| 47 | GB3733.2-83 | CONNECTOR | |
| 48 | JB1002-77 | Washer | |
| 49 | LG855.06.11 | Small chamber pipe of left steering cylinder | |
| 50 | 90H-H/19/18-II-L550 | Hose from priorityvalve to steering gear | |
| 51 | LG853.06-006 | Priorityvalve oil outlet adapter | |
| 52 | JB1002-77 | Washer | |
| 53 | GB/T5782 | Bolt | |
| 54 | LG853.06.10 | Priority valve | |
| 55 | H-H/19/18-I-L2300 | Cooler oil return hose | |
| 56 | LG853.07-007 | Press plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
