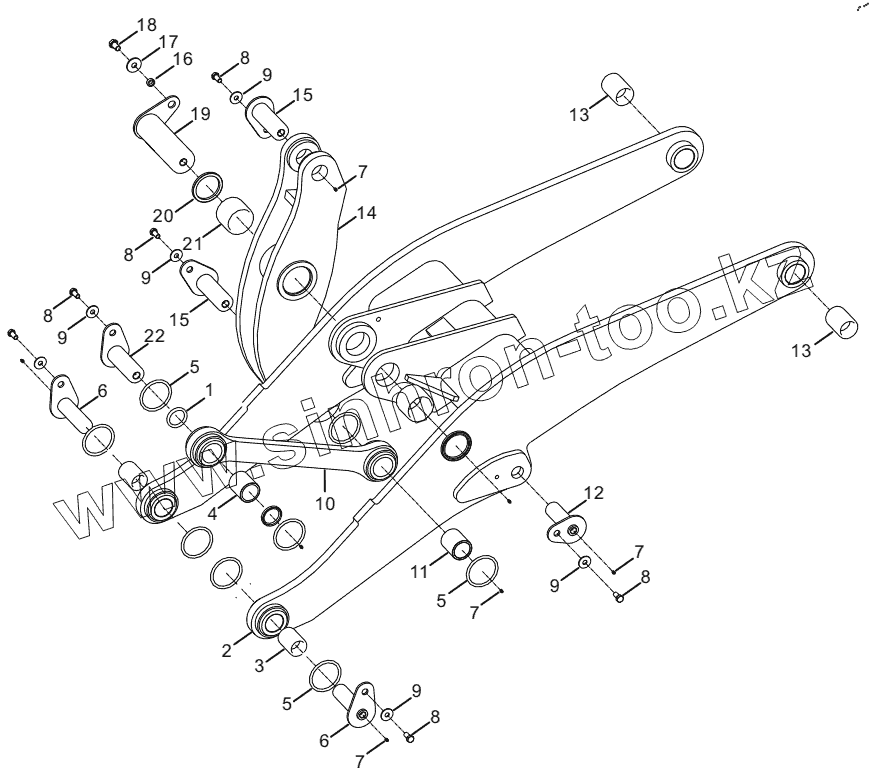

Каталог запасных частей к технике: Lonking (LongGong) CDM-853N.00I. IMPLEMENT SYSTEM (30811900247)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 56162001101 O-ring seal B80x100x10
2 30811001340 Boom welding
3 30811100292 Boom lower shaft sleeve
4 30811102006 Tie rod shaft sleeve
5 60980000185 O-ring seal
6 30811001298 Welding of bucket lower pin shaft
7 56201000301 Oil cup
8 51204151414 Bolt M20 x 40
9 30811103029 Washer 20
10 30872900000 Tie rod welding
11 30811100403 Tie rod shaft sleeve
12 30811001341 Welding of boom cylinder upper pin shaft
13 30811100208 Boom upper shaft sleeve
14 30874900000 Rocker arm welding
15 30811001295 Tie rod shaft welding
16 30811101307 Sleeve
17 51420170121 Washer 24
18 51204171514 Bolt M24x40
19 30890000014 Welding of rocker arm middle pin shaft
20 56176009601 O-ring seal B120x150x12
21 60916010029 Rocker arm middle shaft sleeve
22 30811001297 Welding of bucket upper pin shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
