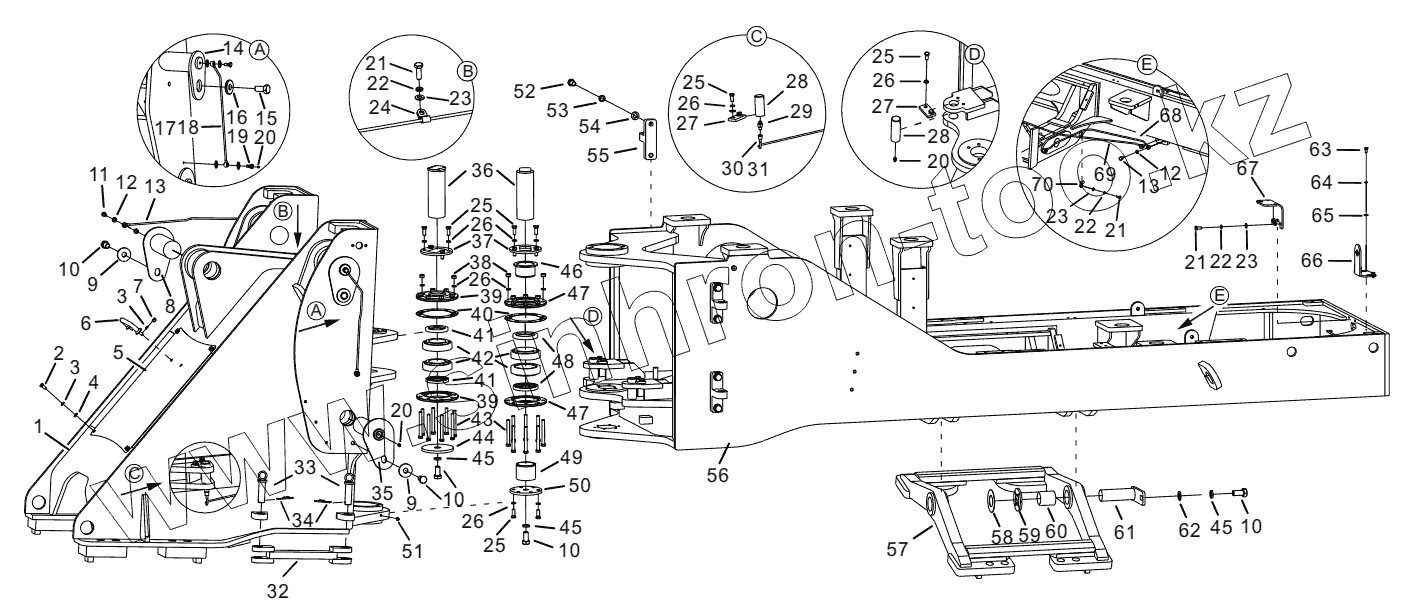

Каталог запасных частей к технике: Lonking (LongGong) CDM-853N.00I. FRAME ASSEMBLY (30810900365)
1
2
3
3
4
5
6
7
8
9
9
10
10
10
10
11
12
12
13
13
14
15
16
17
18
19
20
20
20
21
21
21
22
22
22
23
23
23
24
25
25
25
25
26
26
26
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
45
45
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30810001181 | Front frame welding | |
| 2 | 51204101014 | Bolt | |
| 3 | 51401100107 | Spring lock washer | |
| 4 | 51421100115 | Plain washer | |
| 5 | 30810100323 | Cover plate | |
| 6 | 60907000001 | Handrail assembly | |
| 7 | 51307001019 | Nut | |
| 8 | 30810000762 | Welding of rear pin shaft of bucket cylinder | |
| 9 | 30811103029 | Washer 20 | |
| 10 | 51204153714 | Bolt M20x35 | |
| 11 | 30893100787 | Bolt | |
| 12 | 60980000179 | Washer 10 | |
| 13 | 30810000848 | Filler pipe welding of tilt cylinder pin shaft | |
| 14 | 30810000849 | Welding of boom upper pin shaft | |
| 15 | 51204134714 | Bolt M16x25 | |
| 16 | 30811103028 | Washer 16 | |
| 17 | 30810000816 | Welding of filler pipe of pin shaft of boom | |
| 18 | 30810000817 | Welding of filler pipe of pin shaft of boom | |
| 19 | 30810102330 | Flow nipple bolt | |
| 20 | 56201000301 | Oil cup | |
| 21 | 51204091014 | Bolt | |
| 22 | 51401090107 | Washer | |
| 23 | 51421090115 | Washer | |
| 24 | 60911010971 | Filler pipe clip assembly | |
| 25 | 51204111214 | Bolt | |
| 26 | 51401110107 | Spring lock washer | |
| 27 | 30810100792 | Card board | |
| 28 | 60905000041 | Steering pin | |
| 29 | 30893100633 | Feed connector | |
| 30 | 30810000852 | Welding of the filler pipe of right steering pin | |
| 31 | 30810000851 | Welding of the filler pipe of left steering pin | |
| 32 | 30810000450 | Fixing rod welding | |
| 33 | 30890900232 | Pin shaft welding | |
| 34 | 51536000101 | Double layer compound spring cotter pin 4x44 | |
| 35 | 30810000850 | Welding of boom cylinder rear pin shaft | |
| 36 | 60903000037 | Articulated pin | |
| 37 | 30810100704 | Press plate | |
| 38 | 51307001119 | Nut | |
| 39 | 30810100703 | Upper bearing cover | |
| 40 | 60980000184 | Adjusting pad | |
| 41 | 56161012401 | Seal ring FB75x100x12 | |
| 42 | 52324001301 | Bearing 32215 | |
| 43 | 51203112714 | Bolt M12x110 | |
| 44 | 30810100705 | End cover | |
| 45 | 51401150107 | Washer | |
| 46 | 30810100983 | Upper shaft sleeve | |
| 47 | 30810100702 | Lower bearing cover | |
| 48 | 56161006501 | Seal ring FB85x110x12 | |
| 49 | 30810100984 | Lower shaft sleeve | |
| 50 | 30810100797 | Lower end cover | |
| 51 | 56202000301 | Oil cup 45°M10x1 | |
| 52 | 51204133314 | Bolt M16x50 | |
| 53 | 51401130107 | Spring lock washer | |
| 54 | 51421130115 | Washer | |
| 55 | 30810000562 | Welding of oil tank fixing seat | |
| 56 | 30810001183 | Rear frame welding | |
| 57 | 30863900143 | Welding of swing span | |
| 58 | 30810100788 | Adjusting pad | |
| 59 | 60980000183 | Copper gasket | |
| 60 | 60916010022 | Sleeve | |
| 61 | 30810000470 | Welding of swing span pin | |
| 62 | 51421150115 | Washer | |
| 63 | 51204081014 | Bolt | |
| 64 | 51401080107 | Spring lock washer | |
| 65 | 51420080121 | Plain washer | |
| 66 | 30810100600 | Power switch Mounting plate | |
| 67 | 30810102361 | Buzzer fixing plate | |
| 68 | 30810000468 | Oil charging pipe welding of swing frame | |
| 69 | 30810000469 | Oil charging pipe welding of swing frame | |
| 70 | 30808100011 | Tube clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
