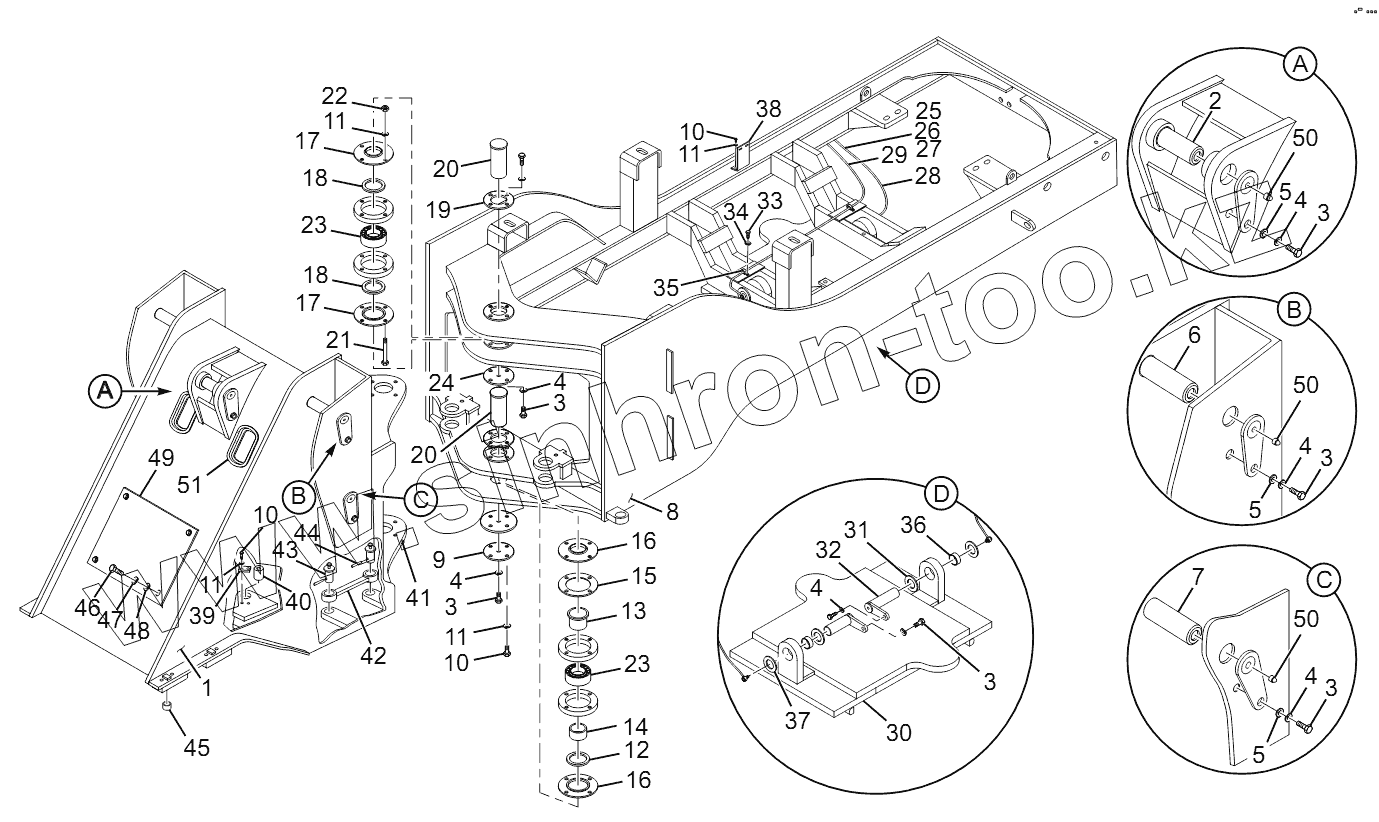

Каталог запасных частей к технике: Lonking (LongGong) CDM-853.00. Frame System (CDM853.10)
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
6
7
8
9
10
10
10
11
11
11
11
12
13
14
15
16
16
17
17
18
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG853.10III.01 | Front frame | |
| 2 | LG853.10.03 | Tilt cylinder rear pin weldment | |
| 3 | GB/T5783 | Bolt | |
| 4 | GB/T93 | Washer | |
| 5 | GB/T97.1 | Washer | |
| 6 | LG853.10.04 | Lift arm upper pin weldment | |
| 7 | LG853.10.05 | Lift arm rear pin weldment | |
| 8 | CDM853.10.02 | Rear frame | |
| 9 | LG853.10-022 | Lower end cover | |
| 10 | GB/T5783 | Bolt | |
| 11 | GB/T93 | Washer | |
| 12 | GB/T13871 | FB-type oil seal | |
| 13 | LG853.10-001 | Upper shaft sleeve | |
| 14 | LG853.10-002 | Lower shaft sleeve | |
| 15 | LG853.10III-001 | Adjusting shim | |
| 16 | LG853.10III-002 | Lower bearing cover | |
| 17 | LG853.10III-003 | Upper bearing cover | |
| 18 | GB/T13871 | FB-type oil seal | |
| 19 | LG853.10-006 | Press plate | |
| 20 | LG853.10-007 | Articulated pin | |
| 21 | GB/T5782 | Bolt | |
| 22 | GB/T6170 | Nut | |
| 23 | GB/T297 | Bearing | |
| 24 | LG853.10-008 | End cover | |
| 25 | GB/T5783 | Bolt | |
| 26 | GB/T93 | Washer | |
| 27 | GB/T97.1 | Washer | |
| 28 | LG853.10.06 | Oscillating suspension pin oil filling I | |
| 29 | LG853.10.07 | Oscillating suspension pin oil filling II | |
| 30 | CDM853.10.03 | Oscillating suspension | |
| 31 | LG855.10-004 | Copper pad | |
| 32 | LG855.10.09 | Oscillating suspension pin | |
| 33 | GB/T5783 | Bolt | |
| 34 | GB/T93 | Washer | |
| 35 | LG853.10-023 | Wire clip | |
| 36 | LG855.10-007 | Oscillating suspension pin sleeve | |
| 37 | CDM853.10-001 | Adjusting shim | |
| 38 | LG853.10-020 | Oil filter bracket | |
| 39 | LG853.10-014 | Card board | |
| 40 | LG853.10-015 | Steering pin | |
| 41 | JB/T7940.2 | Connecting pressure oil cup | |
| 42 | LG853.10-016 | Articulated fixed rod | |
| 43 | LG853.10.08 | Pin shaft | |
| 44 | GB/T91 | Cotter pin | |
| 45 | LG853.10-018 | Block | |
| 46 | GB/T5783 | Bolt | |
| 47 | GB/T93 | Washer | |
| 48 | GB/T95 | Washer | |
| 49 | CDM853.10.07 | Cover board asssembly | |
| 50 | JB/T7940.1 | Straight pressure oil cup | |
| 51 | LG853.10-021 | Hose guard sheath |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
