Каталог запасных частей к технике: Lonking (LongGong) CDM-833. HYDRAULIC SYSTEM (30807900349)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

4

5

5

5

5

5

6

6

6

6

6

6

6

6

6

6

7

7

7

7

7

8

9

9

9

10

11

11

11

12

12

12

12

13

14

15

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

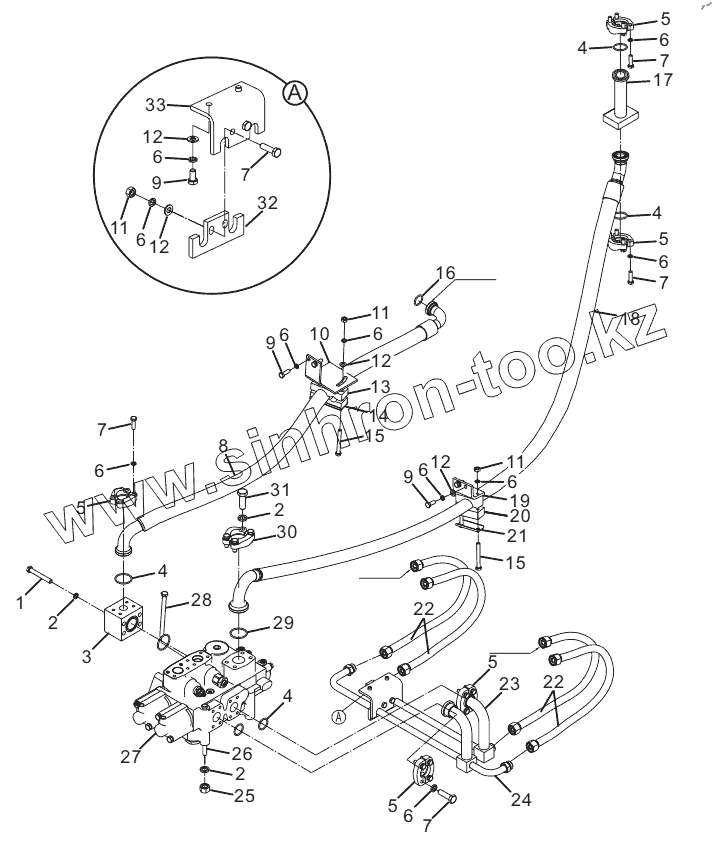

Позиция на иллюстрации	Заводской номер детали		Название детали
1	51203112414		Bolt
2	51401110107		Spring lock washer
3	30807100729		Flange block
4	56900001001		O-ring37.69x3.53
5	30807100343		Press plate
6	51401100107		Spring lock washer
7	51204101314		Bolt
8	17272014827		Hose
9	51204101114		Bolt
10	30807100424		Fixing plate
11	51307001019		Nut
12	51421100115		Plain washer
13	30807100259		Pipe clamp
14	30807100260		Press plate of pipe clamp
15	51203102714		Bolt M10x85
16	56900000401		O-ring 32.92x3.53
17	30893900175		Welded pipe
18	17272014746		Hose
19	30807100494		Press plate of fixing plate
20	30807100492		Pipe clamp
21	30807100493		Press plate of pipe clamp
22	17272008271		Hose assembly
23	30893900120		Steel pipe welding
24	30893900119		Steel pipe welding
25	51307001119		Nut
26	51203113114		Bolt M12x180
27	60304000041		Multi-way Hydraulic valve D32
28	51203113214		Bolt M12x160
29	56900001101		O-ring 47.22x3.53
30	17601001460		Flange clip
31	51204111314		Bolt
32	30807101265		Lockplate
33	30807101264		Angle iron
