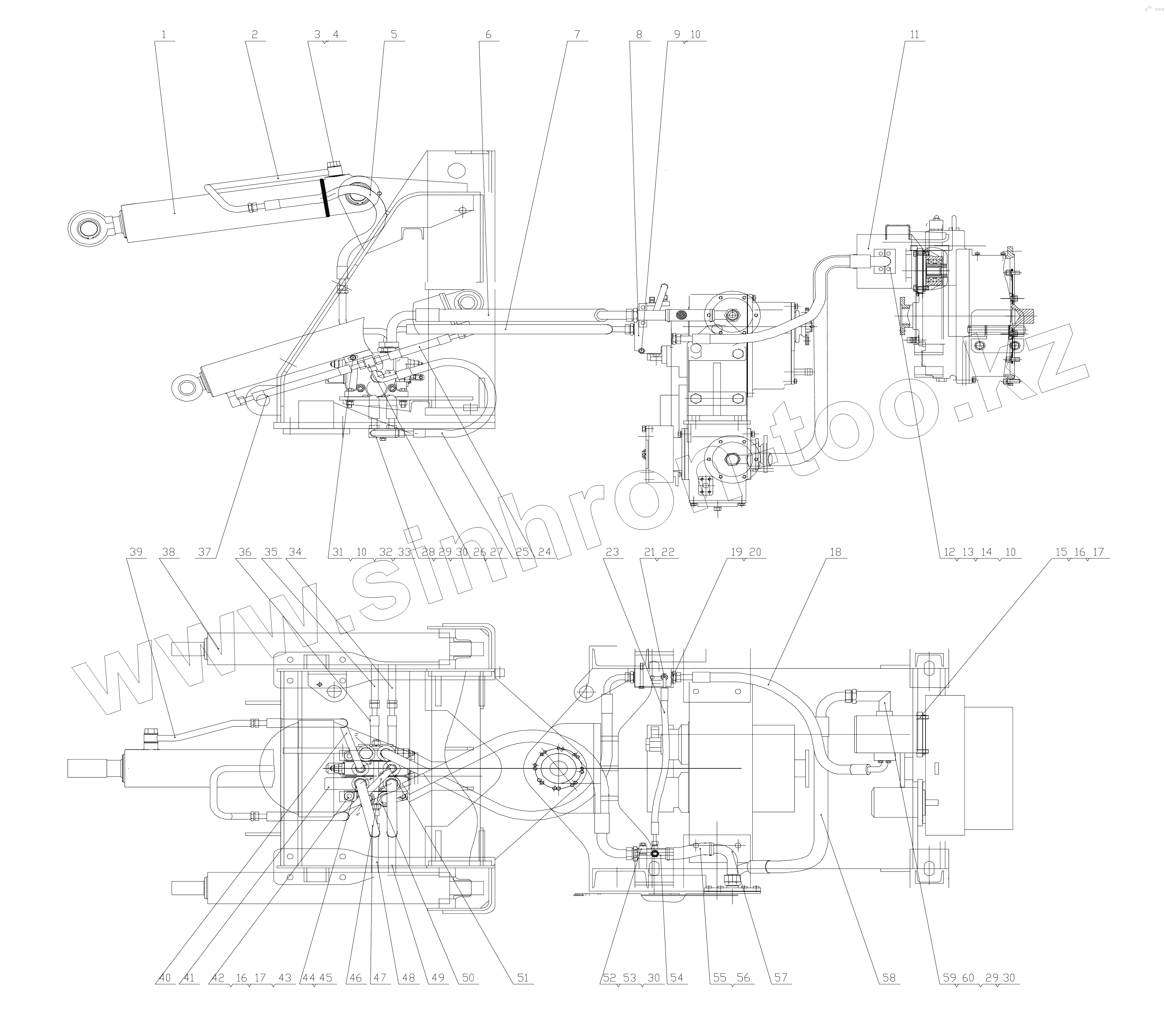

Каталог запасных частей к технике: Lonking (LongGong) CDM-816. Implement hydraulic system
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG816B.07.01 | STEERING CYLINDER | |
| 2 | LG816.07.03 | STEERING CYLINDER BIG CHAMBER PIPE | |
| 3 | JB999-77 | ARTICULATING BOLT FOR PIPE CONNECTOR | |
| 4 | JB1002-77 | Washer | |
| 5 | 16/16-II-L620 | HOSE FROM DISTRIBUTION VALVE TO STEERING CYLINDER | |
| 6 | 90H(H=106)-270 ° -90H/25/28-II-L1000 | ARTICULATING OIL RETURN HOSE | |
| 7 | 90H-90°-90H/19/18-II-L1000 | ARTICULATING OIL INLET HOSE | |
| 8 | LG816.07.17 | PRIORITY VALVE | |
| 9 | GB/T5782 | Bolt | |
| 10 | GB/T93 | Washer | |
| 11 | LG816.07.18 | IMPLEMENT PUMP | |
| 12 | LG816.07-001 | PRESS PLATE | |
| 13 | GB3452.1-82 | O-ring | |
| 14 | GB/T5783 | Bolt | |
| 15 | GB/T5783 | Bolt | |
| 16 | GB/T93 | Washer | |
| 17 | GB/T97.1 | Washer | |
| 18 | 90F-H/19/18-II-L650 | HOSE FROM PUMP TO PRIORITY VALVE | |
| 19 | LG816.07-002 | ADAPTER | |
| 20 | JB1002-77 | Washer | |
| 21 | GB3733.2-83 | CONNECTOR | |
| 22 | JB1002-77 | Washer | |
| 23 | 90H-H-8/8-I-L600 | PRIORITY VALVE OIL RETURN HOSE | |
| 24 | 13/14-II-L300 | LIFT CYLINDER BIG CHAMBER HOSE | |
| 25 | 90H-H/13/14-II-L820 | LIFT CYLINDER HOSE | |
| 26 | LG816.07.04 | LEFT LIFT CYLINDER FIXING PIPE SEAT | |
| 27 | LG816.07.05 | RIGHT LIFT CYLINDER FIXING PIPE SEAT | |
| 28 | LG816.07-003 | PRESS PLATE | |
| 29 | GB/T5783 | Bolt | |
| 30 | GB/T93 | Washer | |
| 31 | GB/T5783 | Bolt | |
| 32 | GB/T97.1 | Washer | |
| 33 | GB/T6170 | Nut | |
| 34 | LG816.07.16 | RIGHT CYLINDER SMALL CHAMBER PIPE | |
| 35 | LG816.07.07 | RIGHT CYLINDER BIG CHAMBER PIPE | |
| 36 | 13/14-II-L470 | DISTRIBUTION HOSE | |
| 37 | 13/14-II-L320 | LIFT CYLINDER SMALL CHAMBER HOSE | |
| 38 | LG816B.07.01 | STEERING CYLINDER | |
| 39 | LG816.07.08 | STEERING CYLINDER SMALL CHAMBER PIPE | |
| 40 | LG816.07.14 | PIPE FROM DISTRIBUTION VALVE TO STEERING CYLINDER SMALL CHAMBER | |
| 41 | LG816.07.19 | IMPLEMENT VALVE | |
| 42 | GB/T5782 | Bolt | |
| 43 | GB/T6170 | Nut | |
| 44 | LG816.07-004 | CONNECTOR FROM DISTRIBUTION VALVE TO LIFT CYLINDER AND STEERING CYLINDER PORT A,B | |
| 45 | GB3452.1-92 | O-RING | |
| 46 | LG816.07.15 | PIPE FROM DISTRIBUTION VALVE TO STEERING BIG CHAMBER | |
| 47 | 16/16-II-L800 | HOSE FROM DISTRIBUTION VALVE TO LIFT CYLINDER | |
| 48 | LG816.07.09 | LEFT CYLINDER BIG CHAMBER PIPE | |
| 49 | LG816.07.10 | LEFT CYLINDER SMALL CHAMBER PIPE | |
| 50 | LG816.07-005 | ADAPTER | |
| 51 | LG816.07-006 | DISTRIBUTION VALVE PORT P CONNECTOR | |
| 52 | LG853.07-002 | Front (rear) frame oil inlet transition connector press plate | |
| 53 | GB/T5783 | Bolt | |
| 54 | LG816.07.11 | OIL RETURN PIPE SEAT | |
| 55 | JB/ZQ3777-86 | Pipe clamp | |
| 56 | 25x2-170mm | OIL RETURN TANK HOSE | |
| 57 | LG816.07.13 | OIL RETURN PIPE | |
| 58 | 90H-270 ° - 90H/25/28-II- L950 | OIL SUCTION HOSE | |
| 59 | LG816.07.12 | OIL SUCTION PIPE | |
| 60 | GB3452.1-82 | O-ring |
