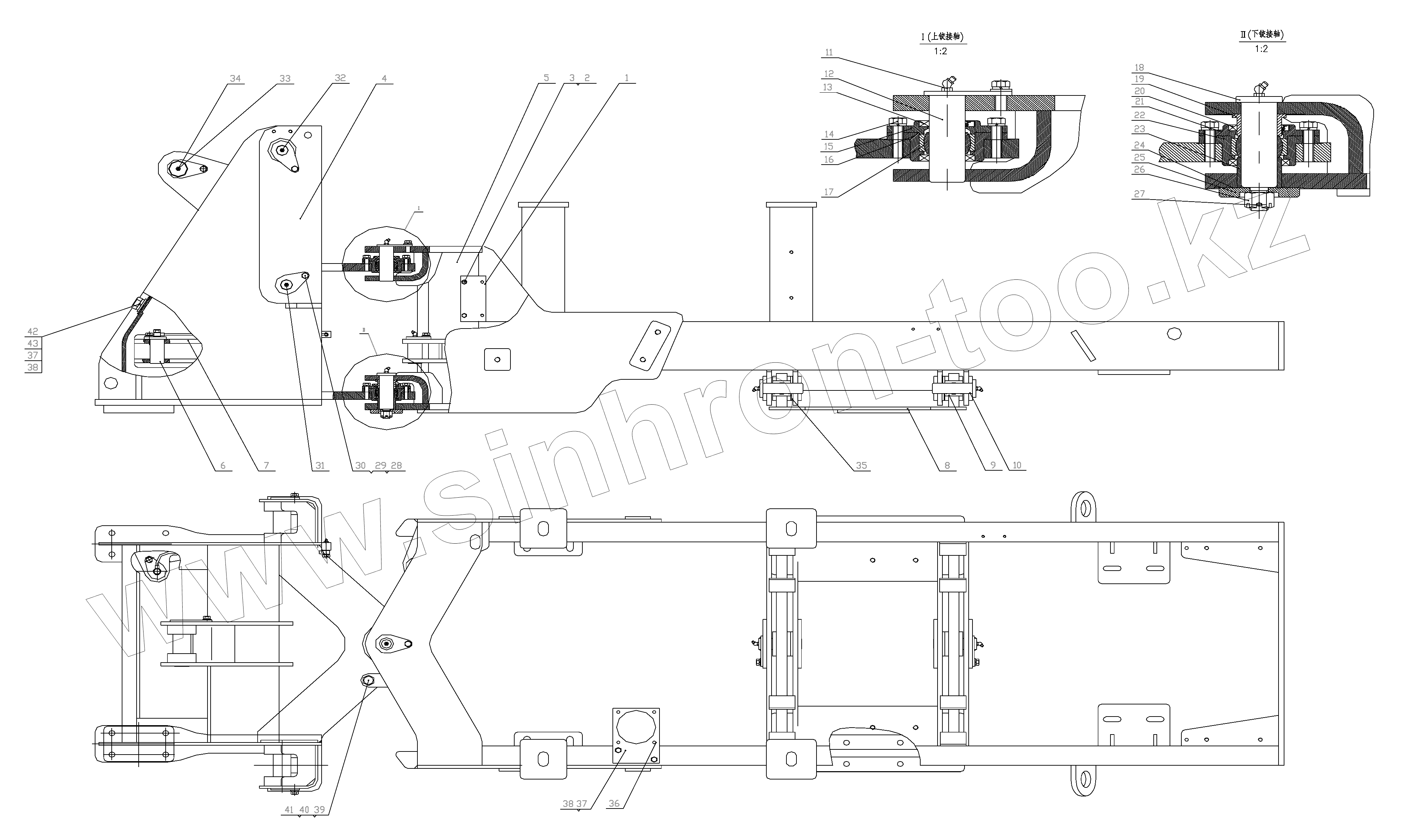

Каталог запасных частей к технике: Lonking (LongGong) CDM-816. Frame system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG816.10-001 | PRIORITY VALVE SECURING BOARD | |
| 2 | GB/T93 | Washer | |
| 3 | GB/T5783 | Bolt | |
| 4 | LG816.10.01 | FRONT FRAME | |
| 5 | LG818.10I.02 | REAR FRAME | |
| 6 | LG816.10.05 | STEERING CYLINDER PIN | |
| 7 | LG816.10.06 | FRONT STEERING PIN OIL FILLING PIPE | |
| 8 | LG816.10.08 | OSCILLATING SUSPENSION | |
| 9 | LG816.10-002 | OSCILLATING SUSPENSION SHAFT SLEEVE | |
| 10 | LG816.10.09 | OSCILLATING SUSPENSION PIN | |
| 11 | JB/T7940.2-1995 | Oil cup | |
| 12 | LG816.10.10 | UPPER HITCH PIN | |
| 13 | GB/T13871-1992 | SEAL RING | |
| 14 | GB/T5783 | Bolt | |
| 15 | LG816.10-003 | UPPER BEARING COVER | |
| 16 | LG816.10-004 | UPPER BEARING COVER | |
| 17 | GB/T9163-2001 | BEARING | |
| 18 | LG816.10-005 | LOWER BEARING PIN | |
| 19 | LG816.10-006 | LOWER HITCH PIN UPPER BUSH | |
| 20 | GB/T13871-1992 | SEAL RING | |
| 21 | LG816.10-007 | LOWER BEARING COVER | |
| 22 | LG816.10-008 | LOWER BEARING SEAT | |
| 23 | LG816.10-009 | LOWER HITCH PIN LOWER BUSH | |
| 24 | LG816.10-010 | SPACER | |
| 25 | LG816.10-011 | SPACER | |
| 26 | GB/T9459-1988 | NUT | |
| 27 | GB/T91 | Cotter pin | |
| 28 | GB/T5783 | Bolt | |
| 29 | GB/T97.1 | Washer | |
| 30 | GB/T93 | Washer | |
| 31 | LG816.10.11 | LIFT CYLINDER PIN | |
| 32 | LG816.10.12 | LIFT ARM UPPER PIN | |
| 33 | LG816.10.13 | TILT ARM PIN | |
| 34 | JB/T7940.1-1995 | Oil cup | |
| 35 | LG816.10-012 | OSCILLATING SUSPENSION COPPER PAD | |
| 36 | LG816.10-013 | FIXING BOARD OF FILTER | |
| 37 | GB/T5783 | Bolt | |
| 38 | GB/T93 | Washer | |
| 39 | GB/T5782 | Bolt | |
| 40 | GB/T93 | Washer | |
| 41 | GB/T6170 | Nut | |
| 42 | LG816.10-014 | COVER BOARD | |
| 43 | GB/T95 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
