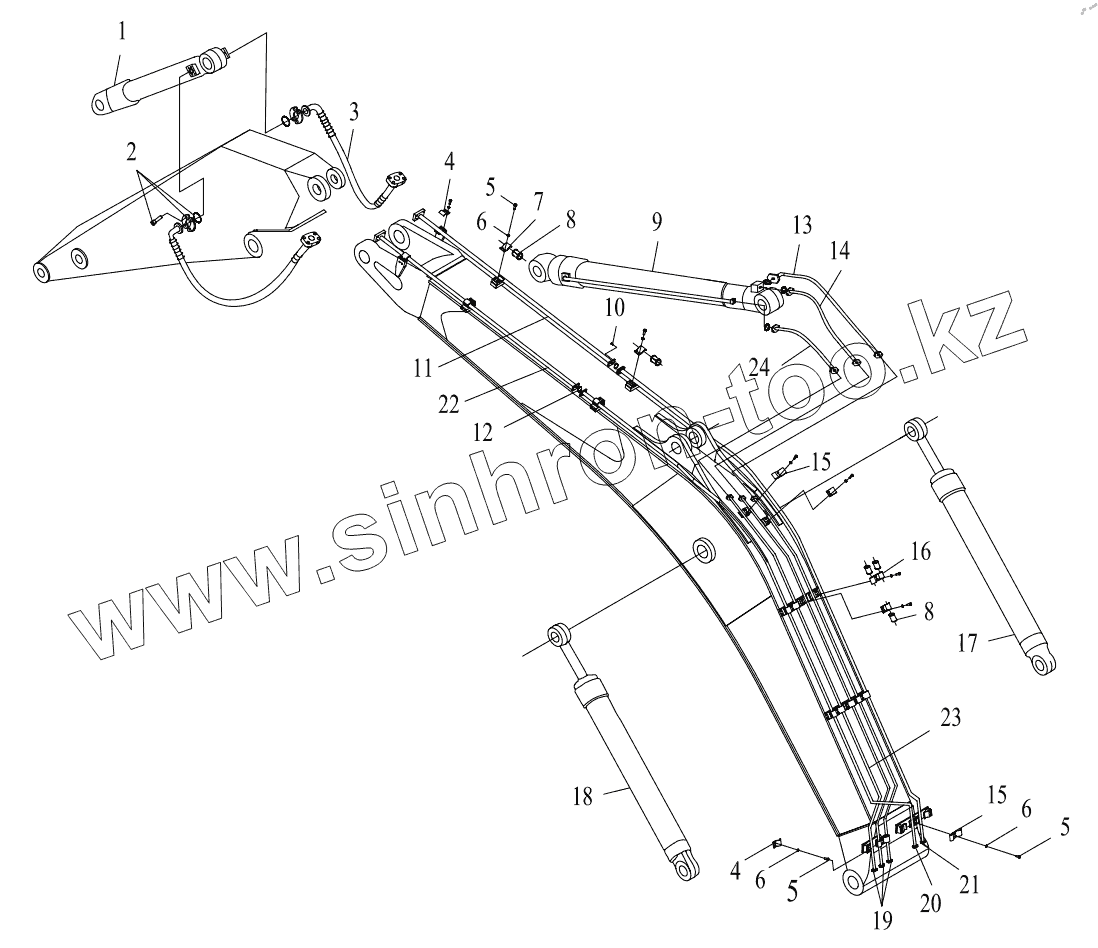

Каталог запасных частей к технике: Lonking (LongGong) CDM-6485H. WORK EQUIPMENT PIPELINE

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

6

6

7

8

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16606103030		CYLINDER 160/110
2	60911010051		FLANGE COMPONEN
3	17272004547		HOSE ASS'Y
4	30615100316		PIPE CLAMP
5	51204111222		BOLT M12x30
6	51421110121		WASHER 12
7	30615100318		PIPE CLAMP
8	60922010042		Rubber pad
9	16606088010		CYLINDER 190/130
10	51204101422		BOLT M10x40
11	30605000466		PIPE ASS'Y 5
12	56900013104		O-RING 34.52x3.53
13	17272009105		HOSE ASS'Y
14	17272009106		HOSE ASS'Y
15	30615100315		PIPE CLAMP
16	30615100317		PIPE CLAMP
17	16606103040		CYLINDER 160/110
18	16606103020		CYLINDER 160/110
19	30605000463		PIPE ASS'Y 2
20	30605000462		PIPE ASS'Y 1
21	30605000464		PIPE ASS'Y 3
22	30605000465		PIPE ASS'Y 4
23	30605000467		PIPE ASS'Y 1
24	17272009107		HOSE ASS'Y

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
