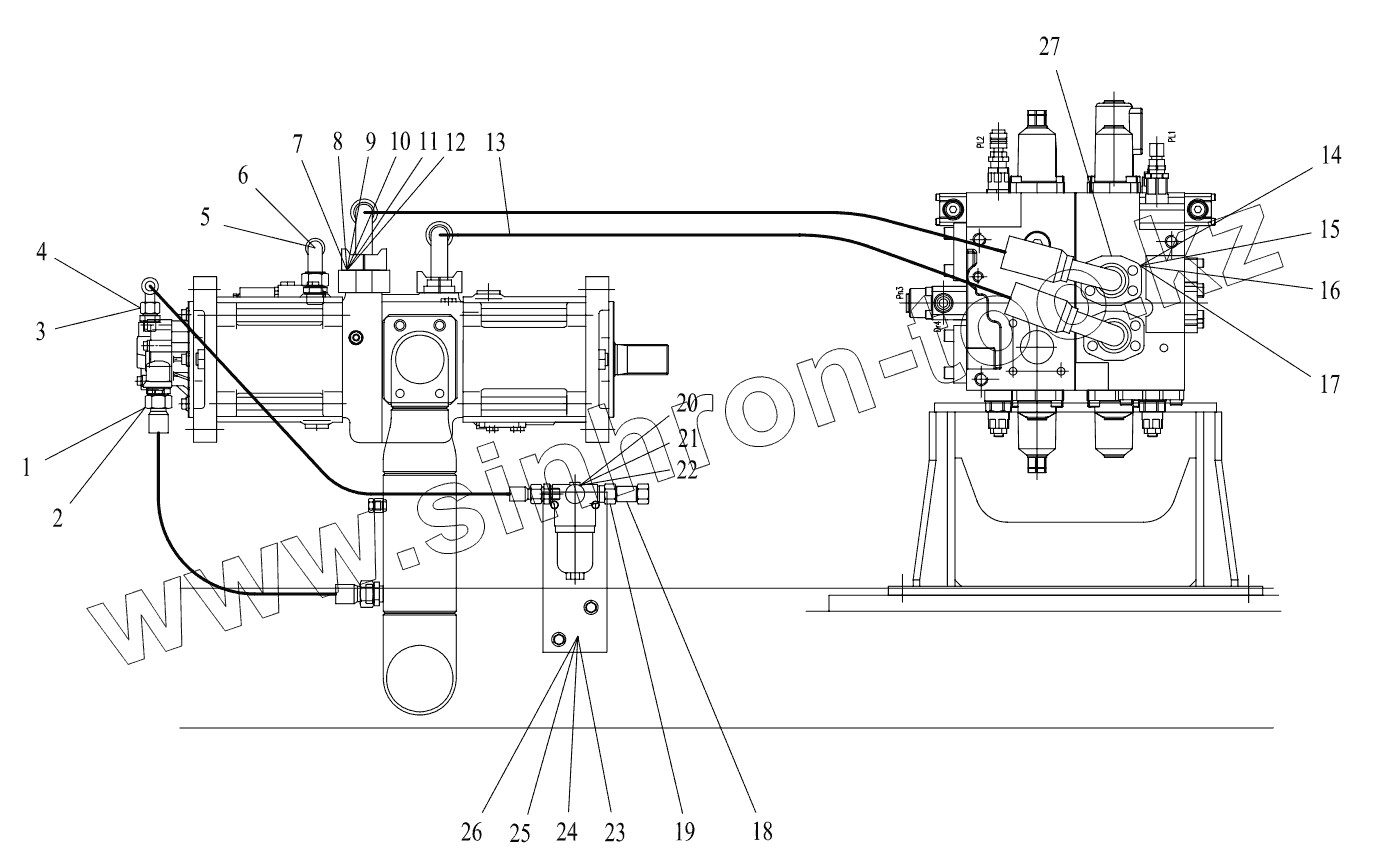

Каталог запасных частей к технике: Lonking (LongGong) CDM-6485H. MAIN PUMP LINES III

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17272000707		HOSE ASS'Y
2	60911011747		STRAIGHT CONNECTOR
3	17272003848		HOSE ASS'Y
4	60911010018		END STRAIGHT CONNECTOR
5	17272003240		HOSE ASS'Y
6	60911010019		END STRAIGHT CONNECTOR
7	30605100886		HEEL BLOCK
8	56900000404		O-RING 32.92x3.53
9	51139231208		SCREW M12x80
10	51401110122		WASHER 12
11	17272000621		HOSE ASS'Y
12	60911010638		FLANGE COMPONENT
13	17272000726		HOSE ASS'Y
14	30605100887		BLOCK B
15	56900001004		O-RING d13.8Ч2.4
16	51139501408		SCREW M14x110
17	51401120122		WASHER 14
18	60911013600		THREE-WAY REDUCER UNION
19	60911010009		STRAIGHT CONNECTOR
20	51421080121		WASHER 6
21	51203082221		BOLT M6x70
22	60308000153		PRESSURE FILTER
23	30605000101		MOUNTING PLATE
24	51420100122		WASHER 10
25	51204101222		BOLTM10x30
26	30605000102		DAMPING WASHER
27	60911010927		FLANGE COMPONENT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
