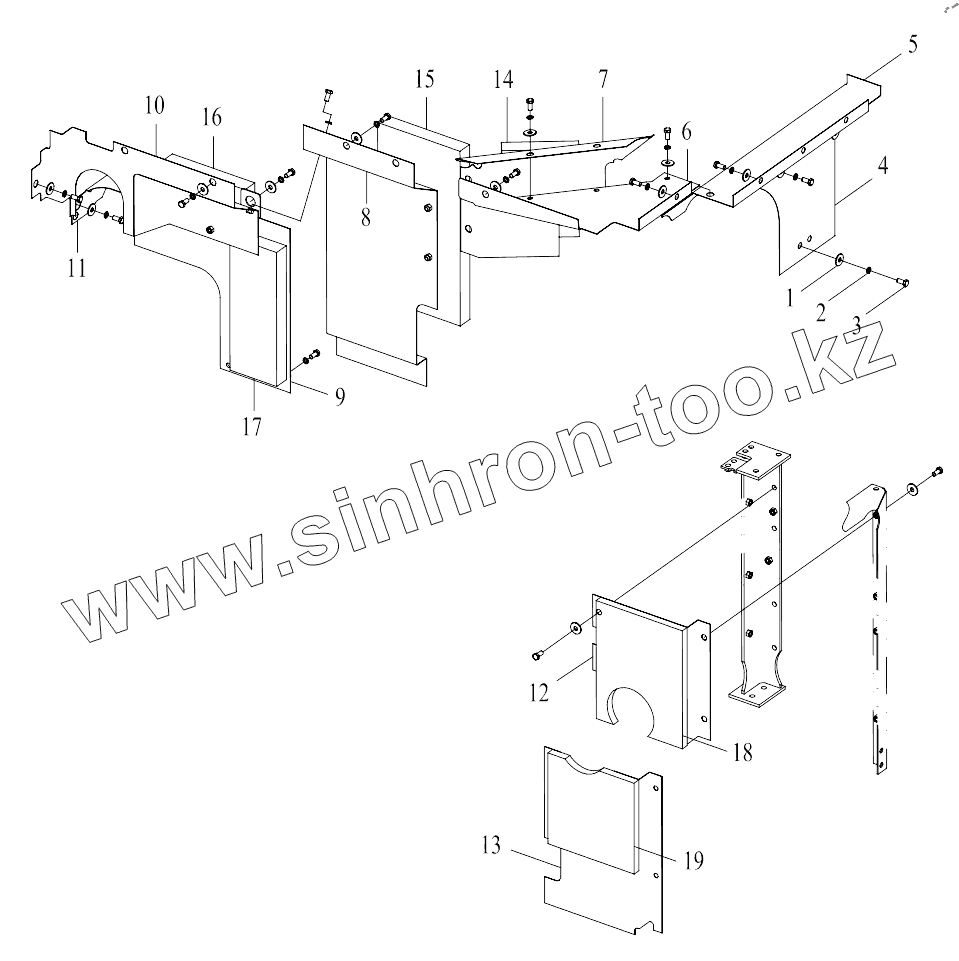

Каталог запасных частей к технике: Lonking (LongGong) CDM-6365H. THERMAL BAFFLE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T96.2 | Washer | |
| 2 | GB/T93 | Washer | |
| 3 | GB/T5783 | Bolt | |
| 4 | LG6360.14.02-01 | LEFT BAFFLE, LOWER | |
| 5 | LG6360.14.02.03 | LEFT BAFFLE, REAR | |
| 6 | LG6360.14.02.06 | LEFT BAFFLE, FRONT | |
| 7 | LG6360.14.02.05 | CORNER BAFFLE | |
| 8 | LG6360.14.02.01 | FRONT BAFFLE, LEFT | |
| 9 | LG6360.14.02.02 | FRONT BAFFLE, LOWER | |
| 10 | LG6360.14.02.04 | FRONT BAFFLE, UPPER | |
| 11 | LG6360.14.02-05 | RIGHT CONNECTING PLATE, LOWER | |
| 12 | LG6360.14.02-06 | UPPER BAFFLE, AIR CLEANER | |
| 13 | LG6360.14.02-07 | LOWER BAFFLE, AIR CLEANER | |
| 14 | LG6360.14.02-10 | SOUND-ABSORBING PAD 4 | |
| 15 | LG6360.14.02-02 | SOUND-ABSORBING PAD 1 | |
| 16 | LG6360.14.02-04 | SOUND-ABSORBING PAD 3 | |
| 17 | LG6360.14.02-03 | SOUND-ABSORBING PAD 2 | |
| 18 | LG6360.14.02-08 | GASKET 1 | |
| 19 | LG6360.14.02-09 | GASKET 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
