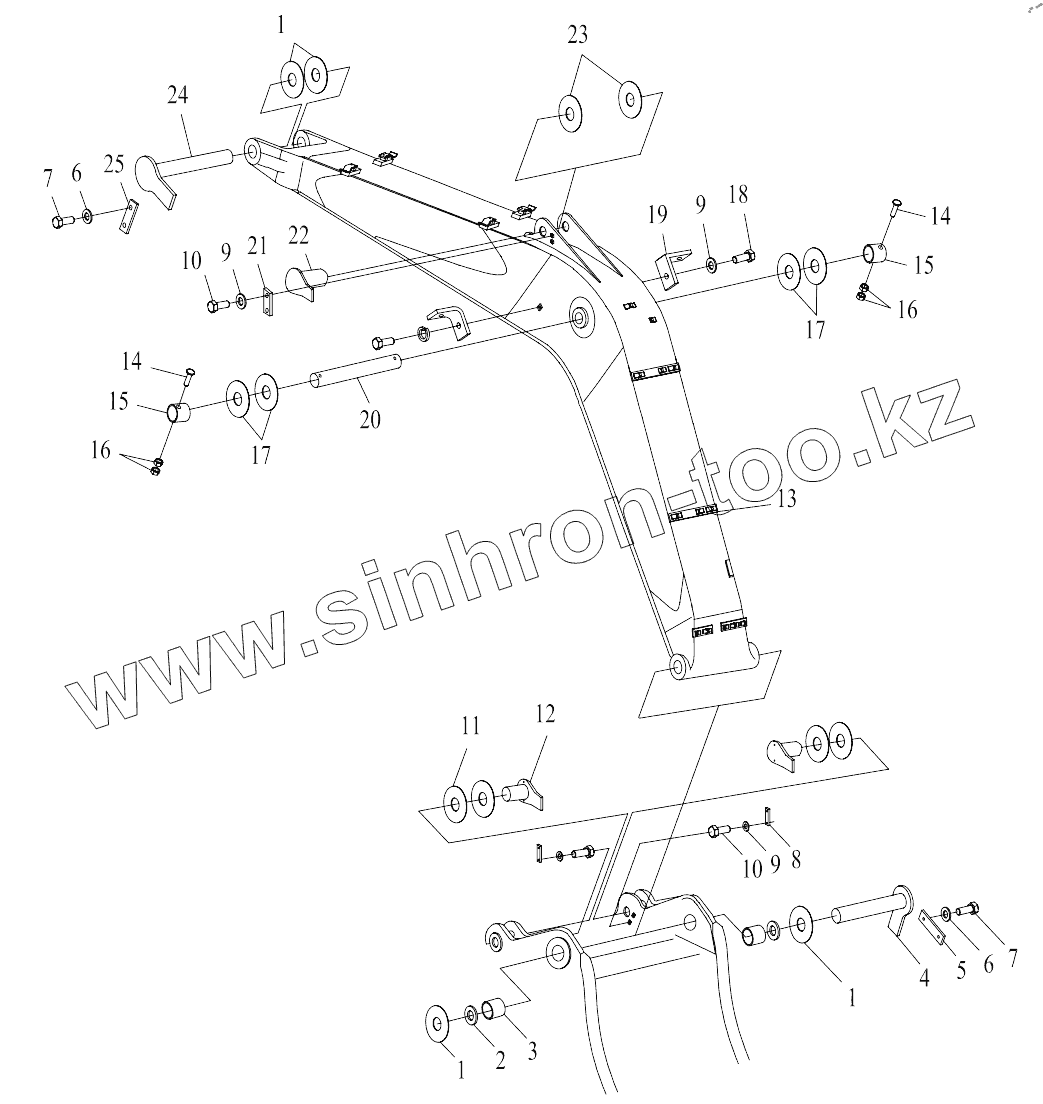

Каталог запасных частей к технике: Lonking (LongGong) CDM-6365H. BOOM ASSY
1
1
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG6360.12-04 | ADJUST SHIM | |
| 2 | VAW11001 | DUST SEAL d110x125x9 | |
| 3 | LG6360.15-12 | STEEL SLEEVE | |
| 4 | LG6360.12.02 | PIN ASSY | |
| 5 | LG6360.12-03 | PRESS PLATE | |
| 6 | GB/T97.1 | Washer | |
| 7 | GB/T5783 | Bolt | |
| 8 | LG6360.12-05 | PRESS PLATE | |
| 9 | GB/T97.1 | Washer | |
| 10 | GB/T5783 | Bolt | |
| 11 | LG6360.12-06 | ADJUST SHIM | |
| 12 | LG6360.12.03 | PIN ASSY | |
| 13 | LG6360.15.01 | BOOM WELDMENT | |
| 14 | GB/T5782 | Bolt | |
| 15 | LG6360.15-10 | SLEEVE | |
| 16 | GB/T6170 | Nut | |
| 17 | LG6360.15-11 | ADJUST SHIM | |
| 18 | GB/T2783 | BOLT M12x25 | |
| 19 | LG6360.15-19 | LAMP BRACKET | |
| 20 | LG6360.15-09 | BOOM MIDDLE PIN | |
| 21 | LG6360.15-07 | PRESS PLATE | |
| 22 | LG6360.15.10 | PIN ASSY | |
| 23 | LG6360.15-08 | ADJUST SHIM | |
| 24 | LG6360.15.09 | PIN ASSY | |
| 25 | LG6360.15-06 | PRESS PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
