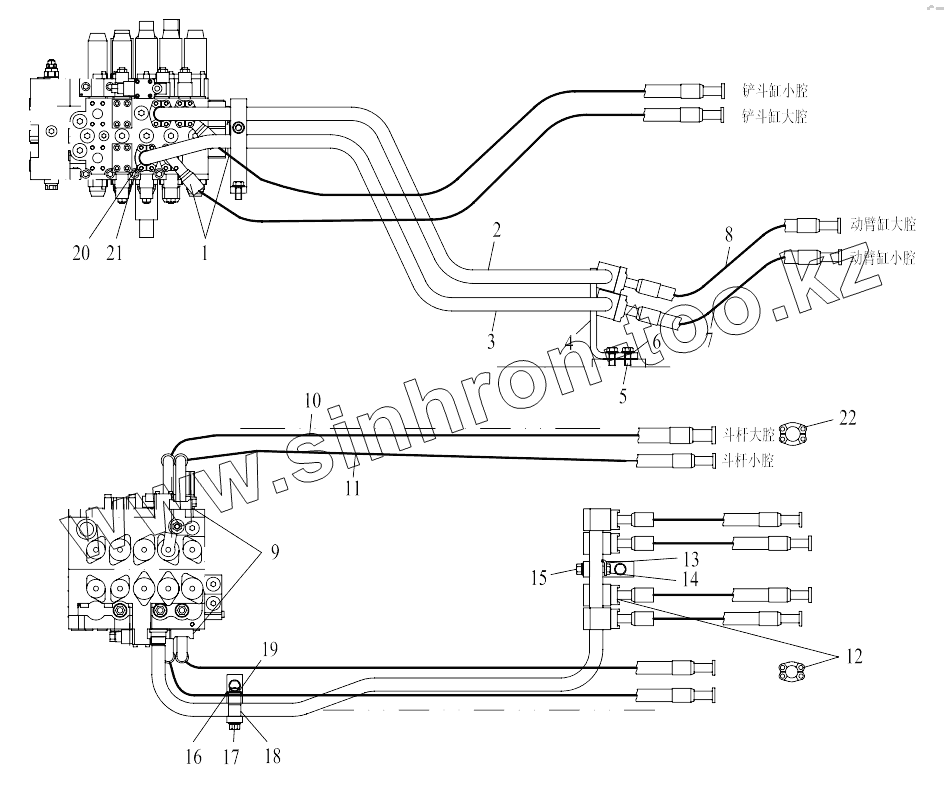

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240. WORK LINES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17272006634 | HOSE ASS’Y | |
| 2 | 30605000092 | STEEL PIPE 1 | |
| 3 | 30605000093 | STEEL PIPE 2 | |
| 4 | 30605100060 | PIPE CLAMP SEAT 1 | |
| 5 | 51204111322 | BOLT M12x35 | |
| 6 | 51421110121 | WASHER 12 | |
| 7 | 17272003202 | HOSE ASS’Y | |
| 8 | 17272000323 | HOSE ASS’Y | |
| 9 | 60911011234 | FLANGE CLIP | |
| 10 | 17272000330 | HOSE ASS’Y | |
| 11 | 17272006635 | HOSE ASS’Y | |
| 12 | 60911010573 | FLANGE CLIP | |
| 13 | 51307001322 | NUT M16 | |
| 14 | 30605100063 | PIPE CLAMP SEAT | |
| 15 | 30605100150 | RUBBER DOUBLE PIPE | |
| 16 | 30605100151 | STEEL SLEEVE | |
| 17 | 30605100152 | PRESS PLATE | |
| 18 | 51421130121 | WASHER 16 | |
| 19 | 51203132621 | BOLT M16x100 | |
| 20 | 51139220408 | SCREW M10x30 | |
| 21 | 51401100122 | WASHER 12 | |
| 22 | 51139220508 | SCREW M10x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
