Каталог запасных частей к технике: Lonking (LongGong) CDM-6240. PLATFORM ASSY

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

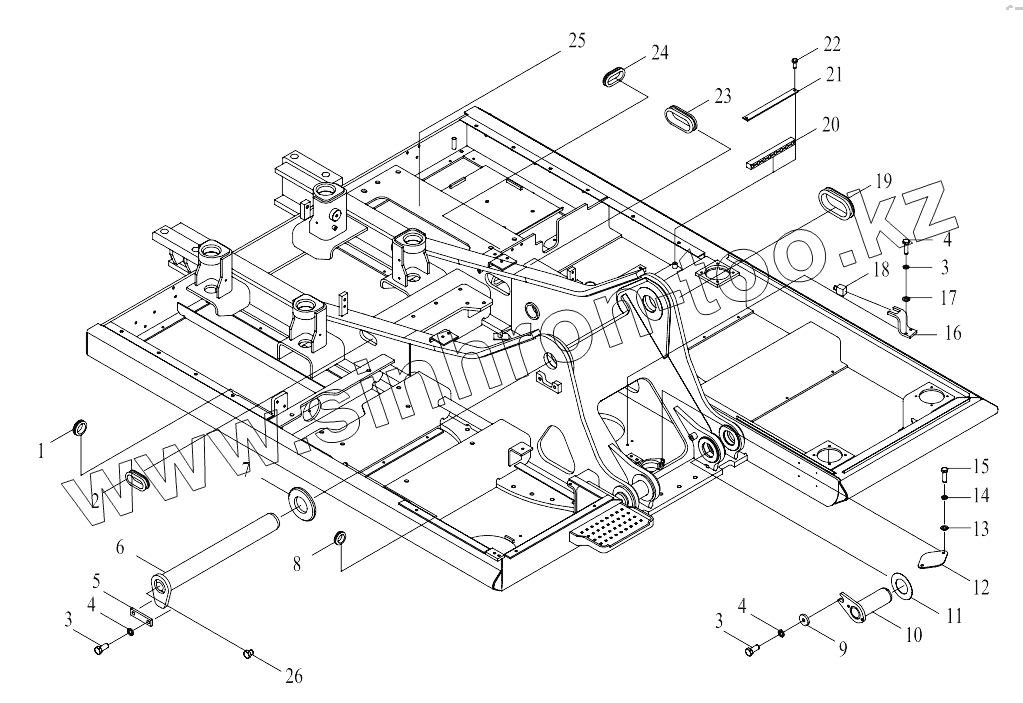

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30612100629		RUBBER GASKET 6
2	30612100628		RUBBER GASKET 5
3	51204132522		BOLT M16x35
4	51401130122		SPRING WASHER 16
5	30612100397		LOCK PLATE
6	30612000144		PIN 90
7	30615100171		W ASHER
8	30612101185		RUBBER GASKET
9	30612101184		SHIM PLATE
10	30612000143		PIN 80
11	30615100618		ADJUST SHIM
12	30612100402		COVER BOARD
13	51421100121		WASHER 10
14	51401100122		WASHER 12
15	51204101222		BOLTM10x30
16	30612100399		Y LOCK PLATE
17	51421130121		WASHER 16
18	30612100400		STOP BLOCK
19	30612100626		RUBBER GASKET 3
20	30612100398		PRESS PLATE
21	30612100623		W ASHER
22	51204091022		BOLT M8x20
23	30612100625		RUBBER GASKET 2
24	30612100627		RUBBER GASKET 4
25	30612000288		PLATFORMWELDING
26	30616100318		PLUG
