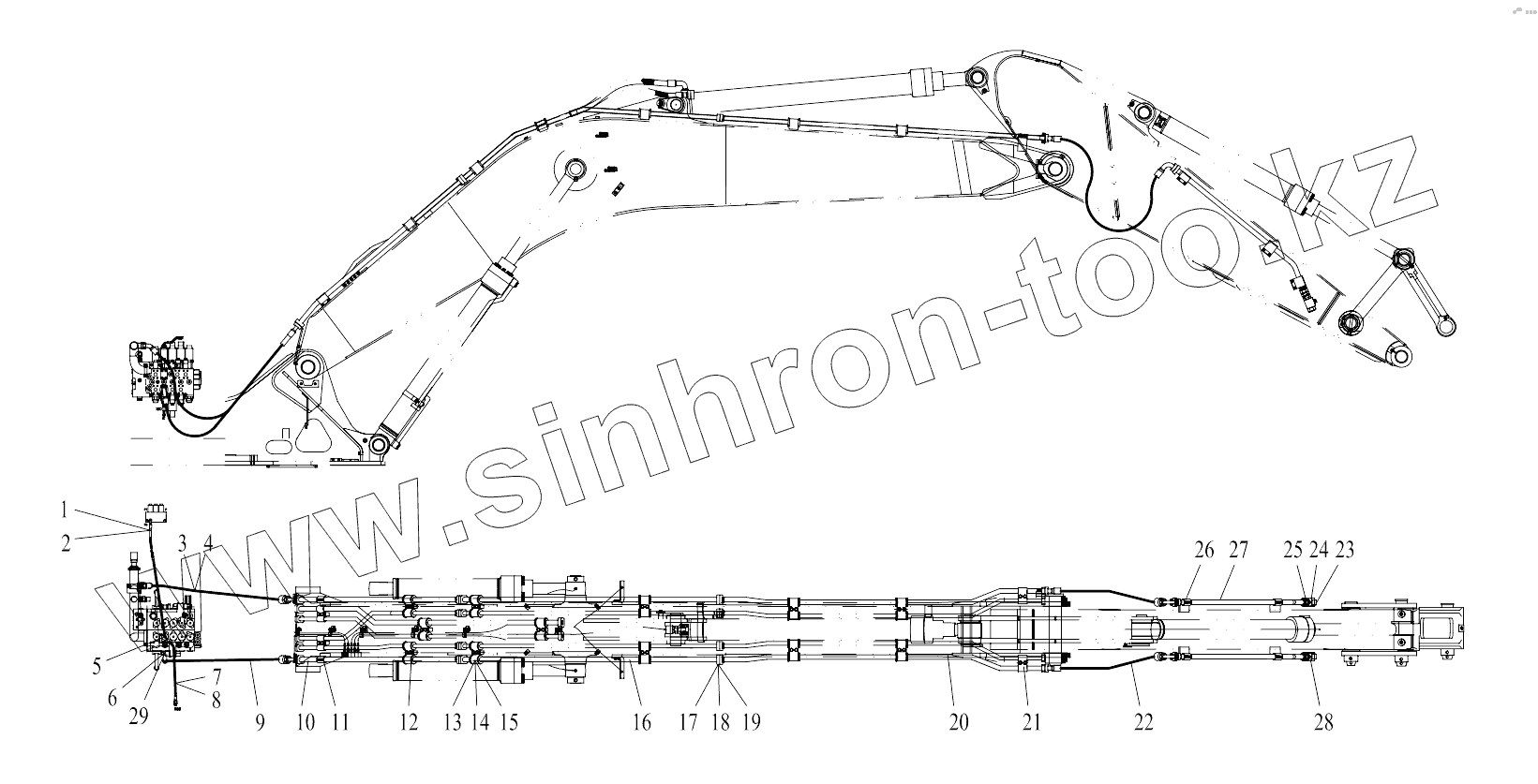

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240. BREAKER LINES (OPTIONAL)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60911010034		END STRAIGHT CONNECTOR
2	17272004417		HOSE ASS'Y
3	17272003326		HOSE ASS'Y
4	60911010085		STRAIGHT CONNECTOR
5	60911010017		END STRAIGHT CONNECTOR
6	60911011234		FLANGE CLIP
7	17272005043		HOSE ASS'Y
8	60911010082		STRAIGHT CONNECTOR
9	17272004442		HOSE ASS'Y
10	30620000013		PIPE ASS'Y 1
11	30620100005		PIPE CLAMP
12	30615100614		RUBBER SLEEVE D34
13	30615100139		HOSE CLAMP
14	51204111322		BOLT M12x35
15	51421110121		WASHER 12
16	30620000014		PIPE ASS'Y 2
17	51139220508		SCREW M10x35
18	51401100122		WASHER 12
19	56908013505		O-RING 34.7x3.53
20	30620000015		PIPE ASS'Y 3
21	30615100610		BOOM PIPE CLAMP Ф27-34
22	17272000332		HOSE ASS'Y
23	60911011472		PLUG
24	60304000017		HIGH PRESSURE BALL VALVE
25	60911010115		STRAIGHT CONNECTOR
26	30620100048		PIPE CLAMP D34
27	30620000016		PIPE, ARM
28	56900000104		O-RING 23.52x1.78
29	51139220408		SCREW M10x30
