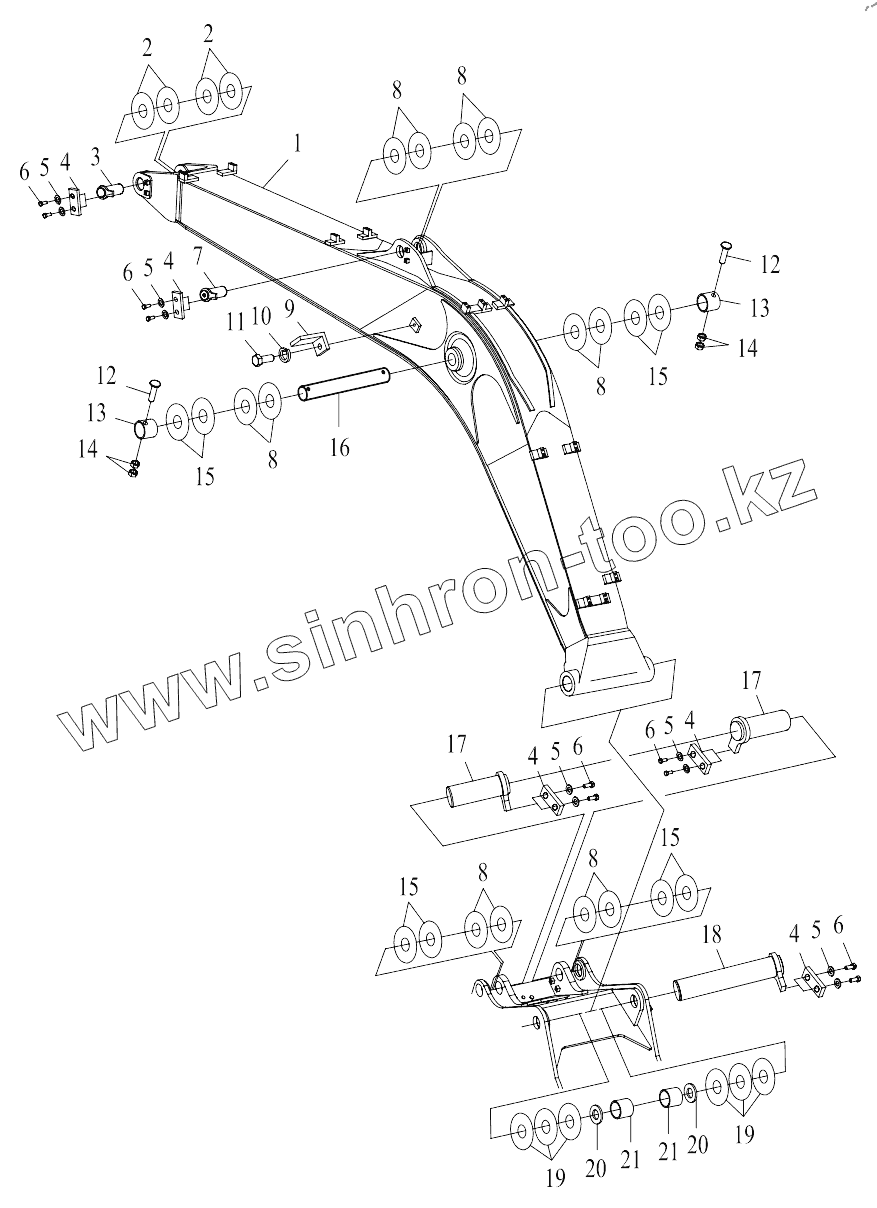

Каталог запасных частей к технике: Lonking (LongGong) CDM-6150. BOOM ASSY
1
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
8
8
8
8
8
8
9
10
11
12
12
13
13
14
14
15
15
15
15
16
17
17
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30615000149 | BOOM WELDING | |
| 2 | 30615100415 | ADJUST SHIMS d71Чd130 | |
| 3 | 30615000118 | PIN ASS'Y 1 | |
| 4 | 30615100306 | PLATE | |
| 5 | 51421110121 | WASHER 12 | |
| 6 | 51204111222 | BOLT M12x30 | |
| 7 | 30615000119 | PIN ASS'Y 2 | |
| 8 | 30616100263 | ADJUST SHIMS d71Чd120 | |
| 9 | 30615100081 | LAMP BRACKET | |
| 10 | 51421130121 | WASHER 16 | |
| 11 | 51204134222 | BOLT M16x30 | |
| 12 | 51203133121 | BOLT M16x150 | |
| 13 | 30615100310 | FIXED BUSHING | |
| 14 | 51307001322 | NUT M16 | |
| 15 | 30615100417 | ADJUST SHIMS d71Чd110 | |
| 16 | 30615100418 | PIN, MIDDLE | |
| 17 | 30615000121 | PIN ASS'Y 4 | |
| 18 | 30615000120 | PIN ASS'Y 3 | |
| 19 | 30615100416 | ADJUST SHIMS d71Чd140 | |
| 20 | 60980000063 | DUST SEAL Ф70x85x6 | |
| 21 | 30616100264 | STEEL SLEEVE d70Чd85Ч74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
