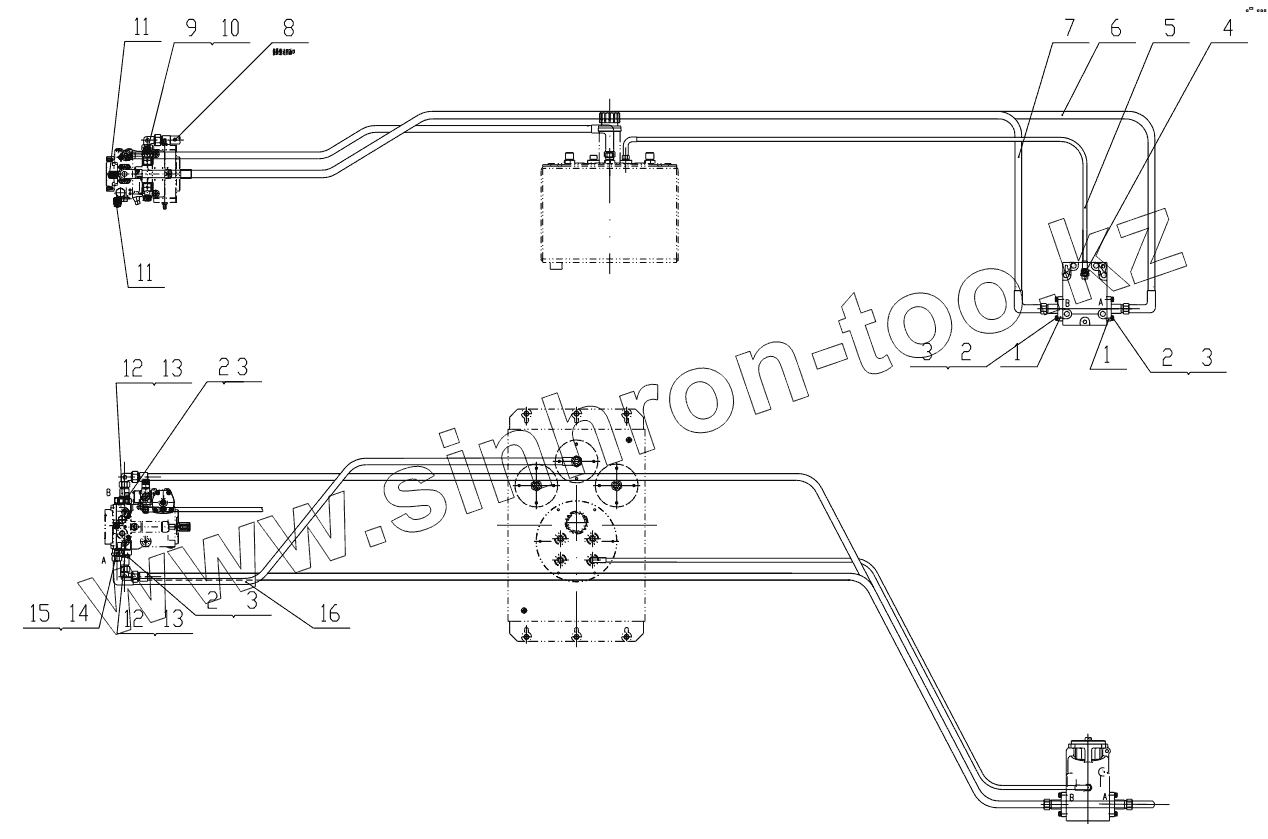

Каталог запасных частей к технике: Lonking (LongGong) CDM-514D. Hydraulic vibration system

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

3

3

4

5

6

7

8

9

10

11

11

12

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1DFS-30-12W		SAE flange
2	GB/T5783		Bolt
3	GB/T93		Washer
4	1CH-26-18		Connector
5	LG520D.11-001		Flange connector
6	SMK20-M14x1.5/103591505		Pressure joint
7	1CH-22		Connector
8	1CH-30-33		Connector
9	20411-22/20441-22x1W10x2700+RC		Hose assembly
10	2C9-22		Connector
11	20411-30T/20491-30Tx1W12x2700+RC		Hose assembly
12	2C9-30		Connector
13	20411-26T/20491-26Tx1W08x3300+RC		Hose from vibration pump port T to oil tank
14	20512-30/20592-30Tx4SC12x6400+RC		Hose assembly
15	20512-30T/20592-30Tx4SC12x5900+RC		Hose assembly
16	2D9-30		Connector
