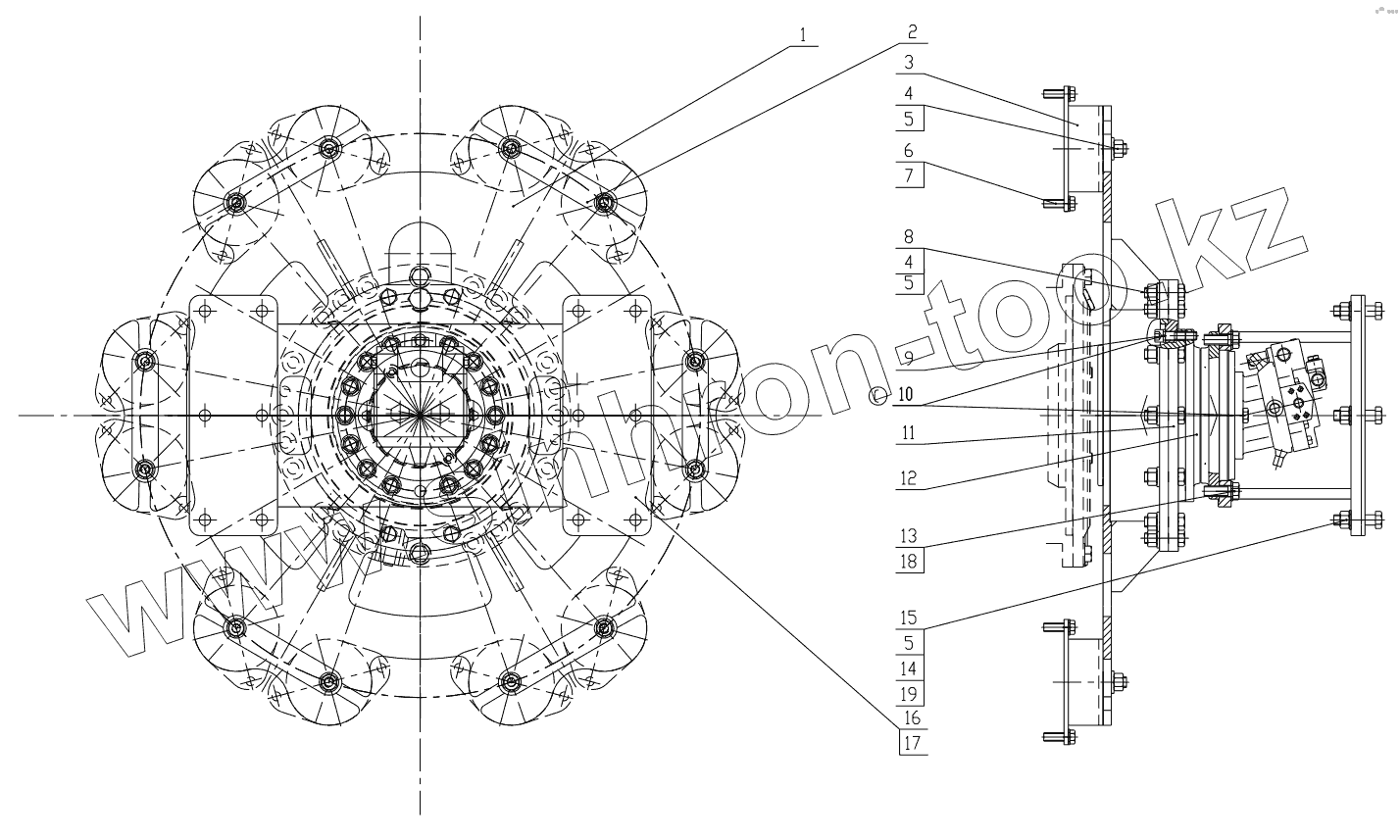

Каталог запасных частей к технике: Lonking (LongGong) CDM-512D. Front drive assembly
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG512D.02.01 | Drive disc weldment | |
| 2 | LG512D.02-002 | Lock board | |
| 3 | 108010019 | Shock absorbing block | |
| 4 | GB/T6170 | Nut | |
| 5 | DIN6796 | Washer 12 | |
| 6 | GB/T5783 | Bolt | |
| 7 | DIN6796 | Washer 12 | |
| 8 | GB/T5782 | Bolt | |
| 9 | GB/T70.1 | Screw | |
| 10 | GB/T93 | Washer | |
| 11 | LG512D.02-001 | Connecting disc | |
| 12 | A6VE55 | Drive motor | |
| 13 | GB/T5783 | Bolt | |
| 14 | GB/T97.1 | Washer | |
| 15 | GB/T5782 | Bolt | |
| 16 | LG512D.02.02 | Connecting bracket | |
| 17 | LG512D.01-007 | Adjusting washer | |
| 18 | GB/T93 | Washer | |
| 19 | GB/T889.1 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
