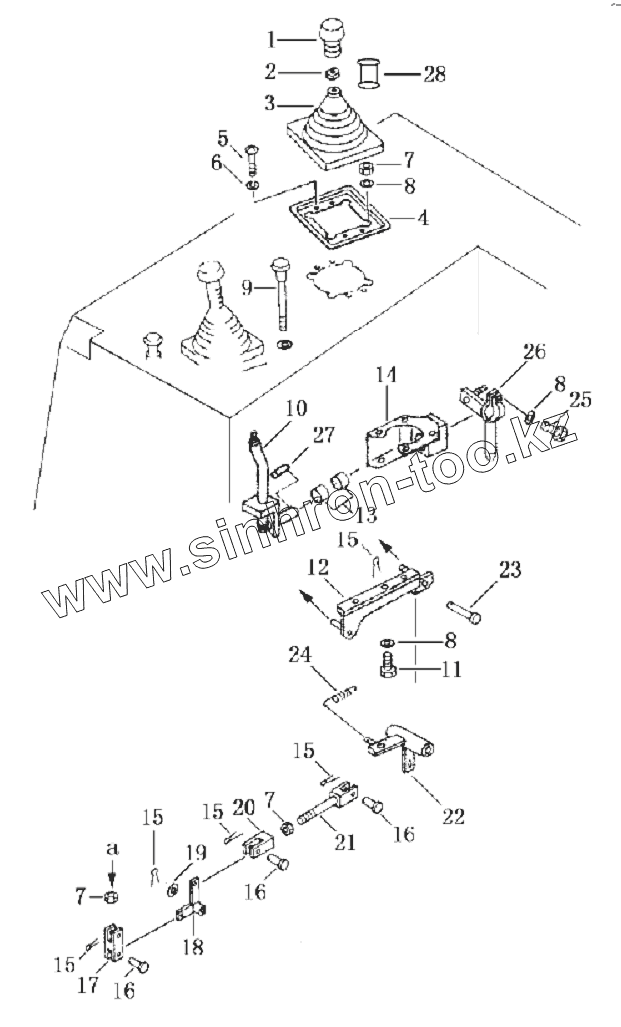

Каталог запасных частей к технике: LiuGong CLG-B160. 32E1126 RIPPER CONTROL LEVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1
2 03B0946 Nut
3 83A0737 Guard
4 02D2374 Bracket
5 04B0587 Screw
6 06B0017 Шайба
7 03B0087 Гайка
8 06B0395 Washer
9 34C1405 Button
10 21D0484 Lever
11 00B0256 Болт
12 00D3858 Bracket
13 20B0128 Bearing
14 00D3857 Bracket
15 08B0079 Палец
16 08B0119 Палец
17 00A3614 Yoke rod end
18 21D0485 Lever
19 06B0005 WASHER
20 00A2721 Yoke rod end
21 16D0658 Rod as
22 17D0412 Block lock
23 61A1035 Shaft
24 75A0416 Spring
25 00B0540 Bolt
26 21D0482 Lever
27 09B0058 Key
28 55A2831 Sleeve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
