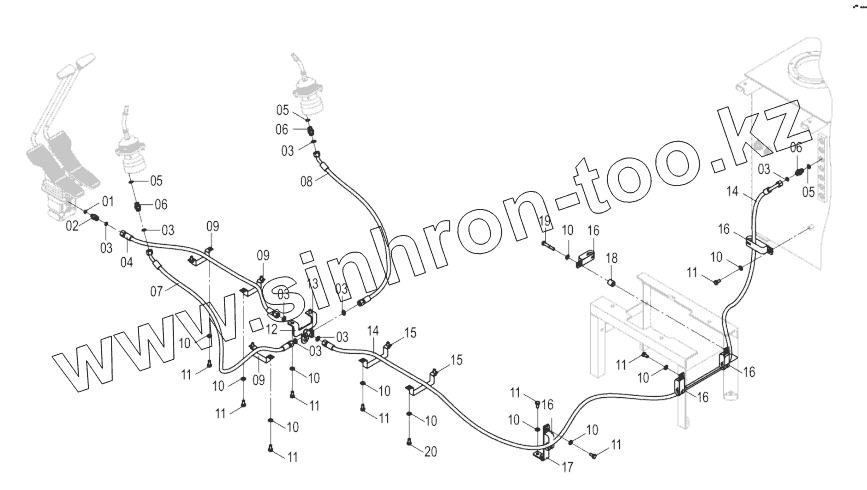

Каталог запасных частей к технике: LiuGong CLG-933E. 12Y0156-000-00 PILOT HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
4
5
5
5
6
6
6
7
8
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
14
14
15
15
16
16
16
16
16
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0428 Кольцо круглого сечения
2 00A4359 CONNECTOR
3 12B1407 O-RING
4 66C0105 HOSE AS
5 12B0429 Кольцо круглого сечения
6 00A4006 CONNECTOR
7 66C0101 HOSE AS
8 66C2803 HOSE AS
9 09C1113 CLAMP
10 06B0472 WASHER
11 00B1141 BOLT
12 21A9797 PLATE
13 33C0163 CONNECTOR
14 06C6410 HOSE AS
15 09C1485 CLAMP
16 09C0722 CLAMP
16 09C0722 CLAMP
17 01D3156 BRACKET
18 55A3221 SOCKET
19 01B1192 BOLT
20 00B0426 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
