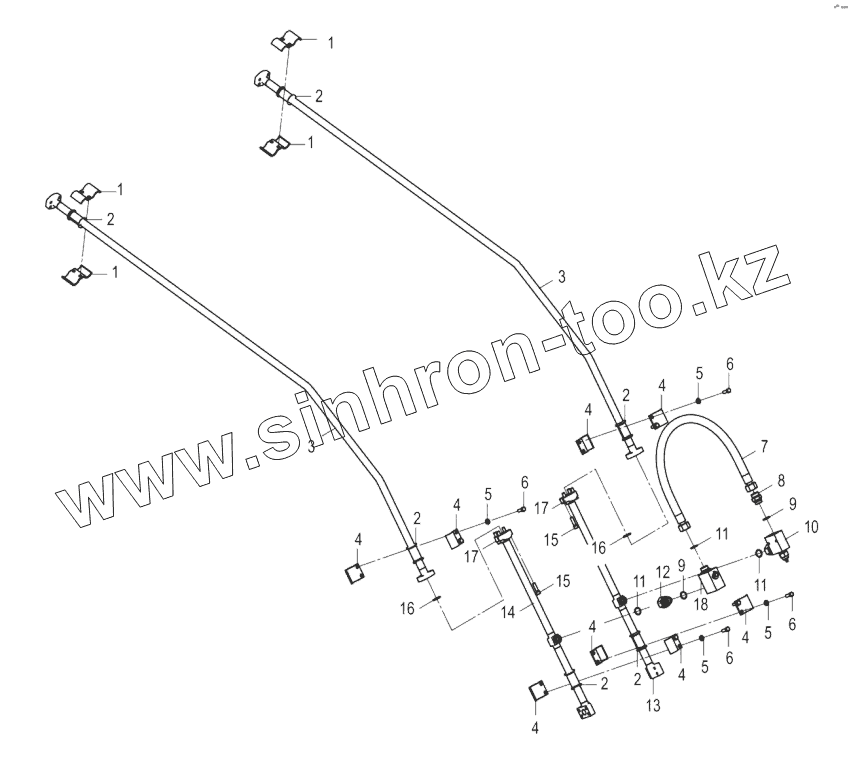

Каталог запасных частей к технике: LiuGong CLG-933E. 11Y0554-000-00 ATTACHMENT WORK LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
8
9
9
10
11
11
11
12
13
14
15
15
16
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 22A2604 CLAMP
2 83A0702 BOOT
3 09D1159 TUBE AS
4 22A2562 CLAMP
5 06B0668 WASHER
6 00B0429 BOLT
7 07C2383 HOSE AS
8 00A3503 CONNECTOR
9 O-RING O-RING
10 12C2222 RELIEF VALVE
11 12B1414 O-RING
12 30C1295 CONNECTOR
13 09D5869 TUBE AS
14 09D5868 TUBE AS
15 04B0748 SCREW
16 12B0445 Кольцо круглого сечения
17 04A0268 SPLIT FLANGE
18 12C2388 STOP VALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
