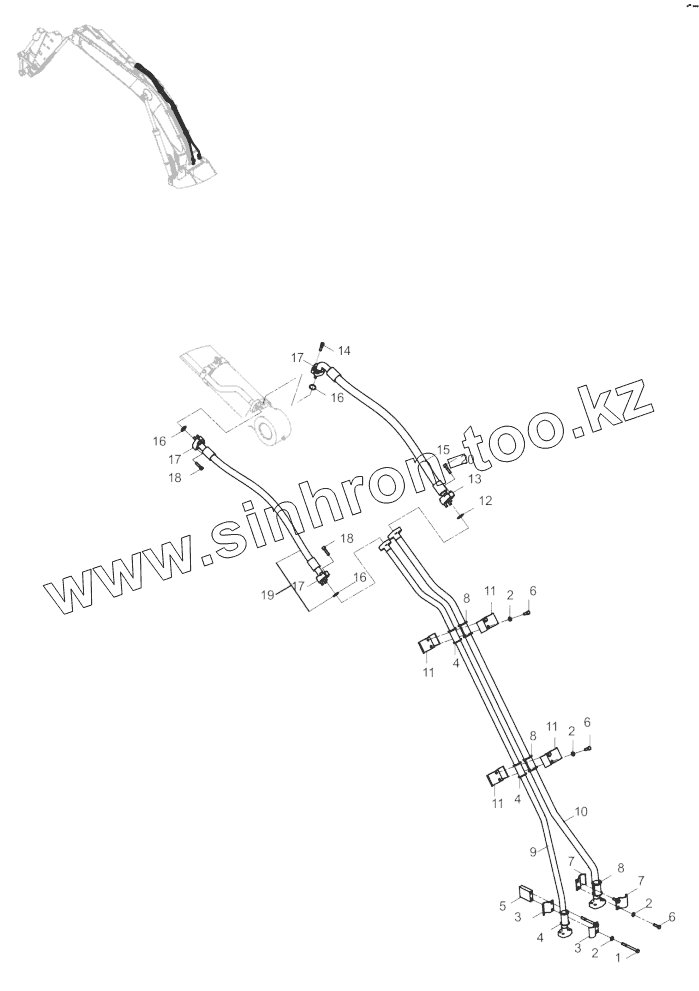

Каталог запасных частей к технике: LiuGong CLG-933E. 11Y0043-003-03 WORK IMPLEMENT LINES AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
4
4
4
5
6
6
6
7
7
8
8
8
9
10
11
11
11
11
12
13
14
15
16
16
16
17
17
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 01B1204 BOLT
2 06B0668 WASHER
3 22A2562 CLAMP
4 83A0702 BOOT
5 16A8070 BLOCK
6 00B0429 BOLT
7 22A2847 CLAMP
8 83A0936 BOOT
9 10D8030 TUBE AS
10 10D8045 TUBE AS
11 22A2606 CLAMP
12 12B0821 O-RING
13 72A0465 PLATE
14 04B0671 SCREW
15 07C4991 HOSE AS
16 12B0445 Кольцо круглого сечения
17 04A0268 SPLIT FLANGE
18 04B0748 SCREW
19 07C1504 HOSE AS
20 04B0757 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
