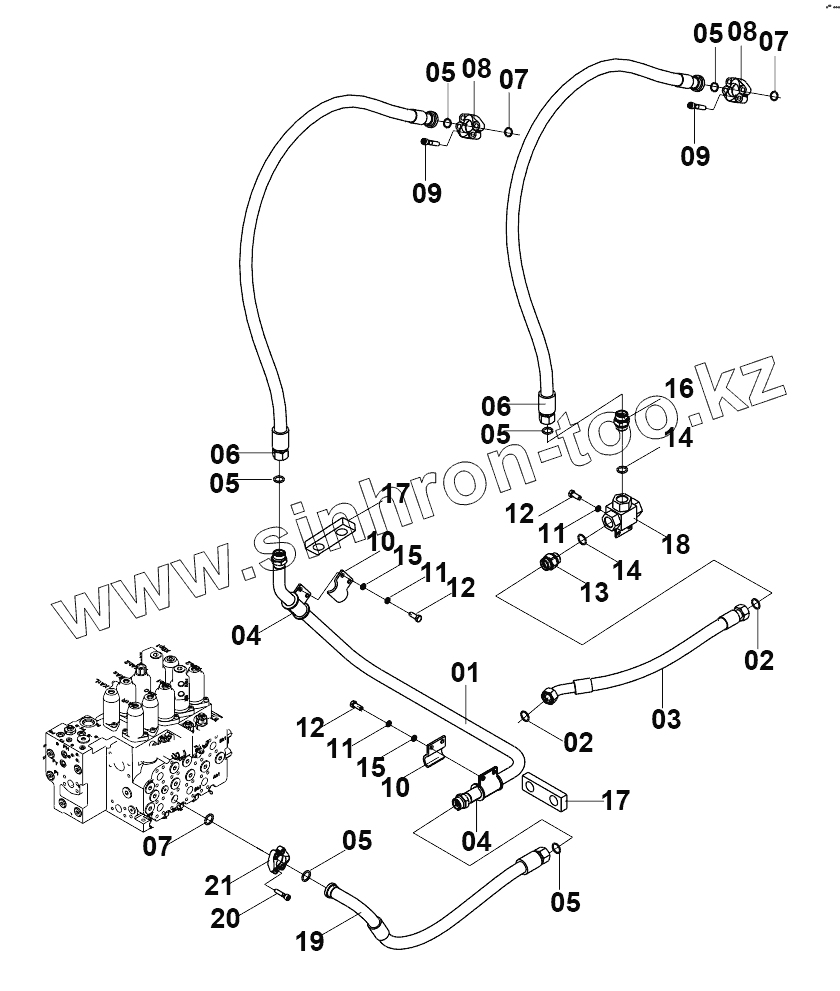

Каталог запасных частей к технике: LiuGong CLG-925D. 15E0659 001 ATTACHMENT PLATFORM LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
5
5
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
14
14
15
15
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 10D4512 Tube as
2 12В1419 O-ring
3 07С1970 Hose as
4 83А0702 BOOT
5 12В1414 O-ring
6 07С1971 Hose as
7 12В0445 O-RING
8 04А0268 SPLIT FLANGE
9 04В0429 Screw
10 22А3760 Clamp
11 06В0002 Шайба стопорная
12 00В0064 Болт
13 00А4383 Connector
14 12В0432 O-ring
15 06В0001 Шайба
16 00А3503 Connector
17 16А5847 Block
18 03А0695 Block
19 07С1969 Hose as
20 04В0413 SCREW
21 04А0250 SPLIT FLANGE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
