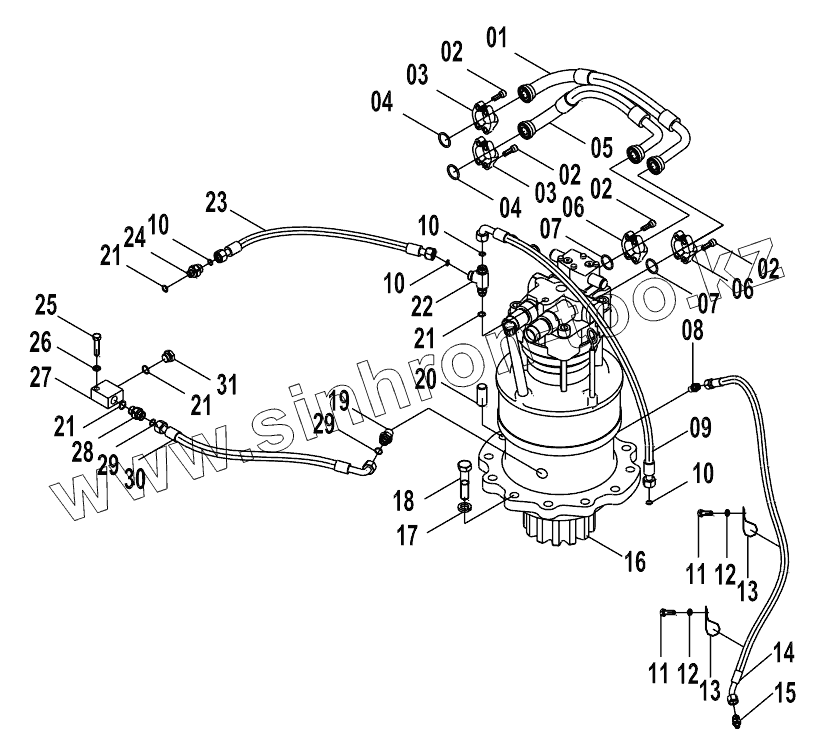

Каталог запасных частей к технике: LiuGong CLG-925D. 15E0513(J) SWING PIPINGS

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

4

5

6

6

7

7

8

9

10

10

10

10

11

11

12

12

13

13

14

15

16

17

17

18

19

20

21

21

21

21

22

23

24

25

26

27

28

29

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06С5200		Hose as
2	04В0413		SCREW
3	04А0250		SPLIT FLANGE
4	12В0445		O-RING
5	06С5201		Hose as
6	04А0249		Split flange
7	12В0444		O-ring
8	00А0882		CONNECTOR
9	06С5204		Hose as
10	12В1409		O-ring
11	00B0012		BOLT
12	06B0002		Шайба
13	20A1853		Хомут
14	05C2296		Hose as
15	00A0204		Штуцер
16	11C0169		&reduction gear
17	06B0021		Шайба
17	06B0210		Hard washer
18	01B0494		BOLT
19	00A3841		CONNECTOR
20	66A0005		Палец
21	12B0430		Кольцо круглого сечения
22	32C0459		Tee connector
23	06C5205		Hose as
24	00A3497		CONNECTOR
25	00В0128		Bolt
26	06B0008		Шайба
27	03A0256		Block
28	00A3846		CONNECTOR
29	12B1411		O-RING
30	06C5207		Hose as
31	05A0079		PLUG

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
