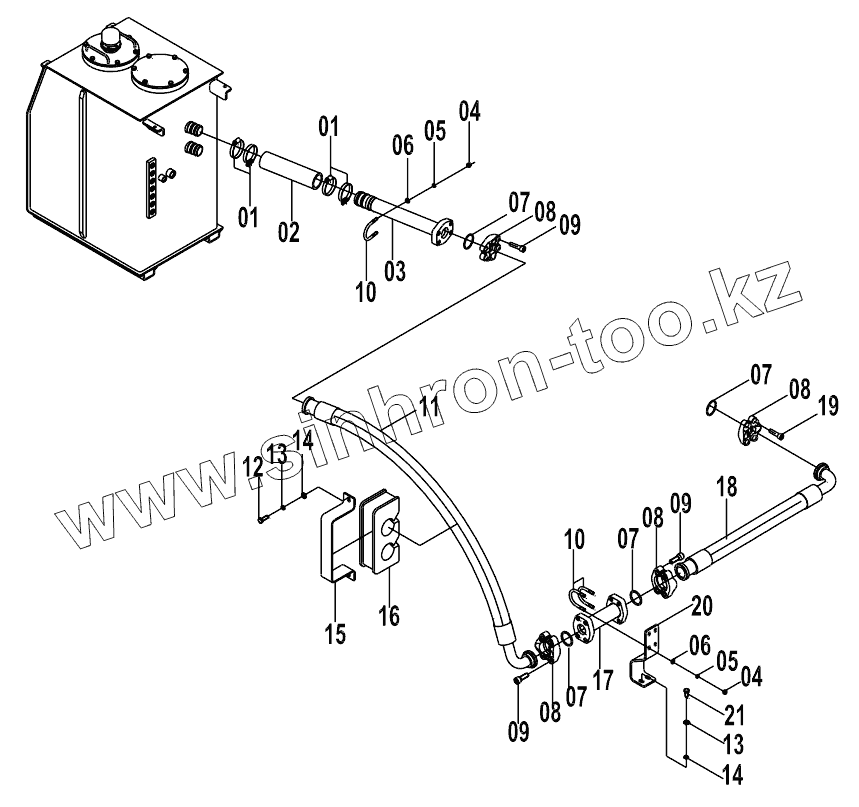

Каталог запасных частей к технике: LiuGong CLG-925D. 15E0513(I) MAIN HYDRAULIC PIPING (7)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

6

6

7

7

7

7

8

8

8

8

9

9

9

10

10

11

12

13

13

14

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09С0028		Хомут
2	30А0389		Hose
2	30А1132		Hose
3	10D1668		Pipe
4	03В0021		Гайка
5	06В0006		Шайба
6	06В0005		Шайба
7	12В0446		O-ring
8	04А0251		Split flange
9	04В0424		Screw
10	02В0084		U-bolt
11	07С1736		Hose as
12	00B0019		Болт
13	06B0002		Шайба
14	06B0001		WASHER
15	21A3527		Clamp
16	84A1073		Clamp
17	12C1903		Check valve as
18	07C2048		Hose as
19	04B0220		Болт
20	22A2796		Bend plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
