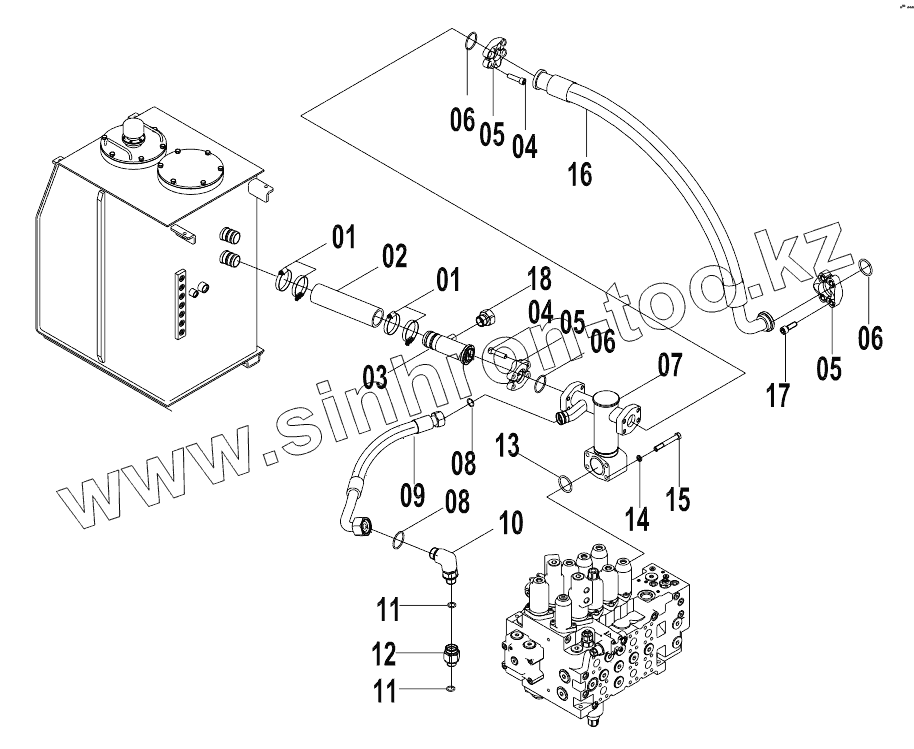

Каталог запасных частей к технике: LiuGong CLG-925D. 15E0513(H) MAIN HYDRAULIC PIPING (6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
6
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 09С0028 Хомут
2 30А0389 Hose
2 30А1132 Hose
3 12С0756 Check valve as
3 12С2289 Check valve as
4 04В0424 Screw
5 04А0251 Split flange
6 12В0446 O-ring
7 10D4369 Tube as
8 12В1416 O-ring
9 07С1852 Hose as
10 31С0848 Connector
11 12В0432 O-ring
12 00А4083 Connector
13 12В0447 0-RING
14 06В0008 Шайба
15 01В0160 Bolt
16 07С1735 Hose as
17 04В0702 Screw
18 44С0805 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
