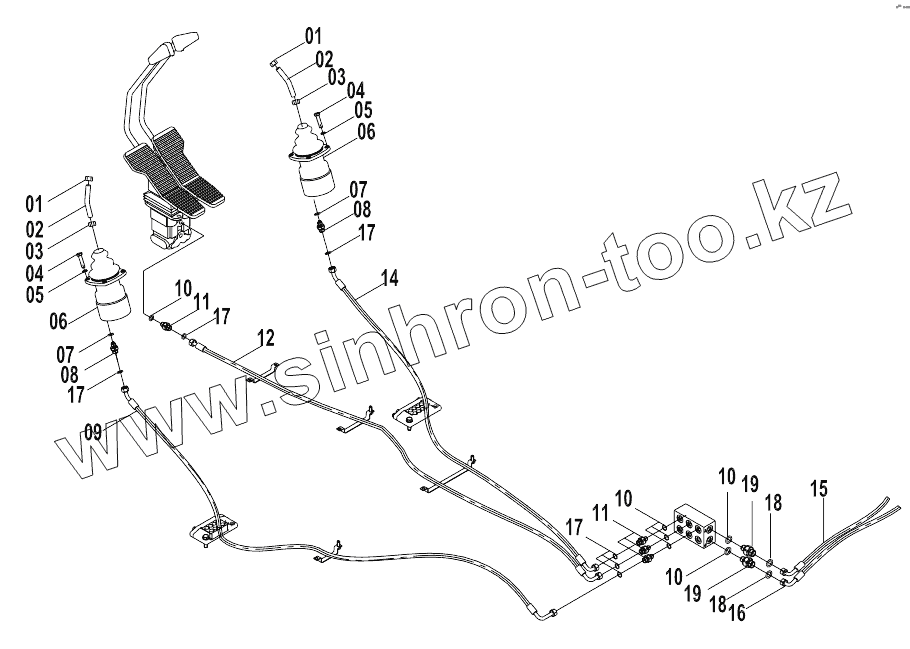

Каталог запасных частей к технике: LiuGong CLG-925D. 12E0124 PILOT HYDRAULIC SYSTEM (C)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
14
14
15
16
17
17
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 03B0346 NUT
2 63A0258 CONTROL LEVER
3 03B0059 Гайка
4 00B0023 BOLT
5 06B0003 Шайба
6 12C2170 Pilot valve
7 12B0429 Кольцо круглого сечения
8 00A3506 Connector
9 05C3037 Hose as
9 05C3903 Hose as
10 12B0428 Кольцо круглого сечения
11 00A3491 Connector
12 05C3138 Hose as
14 05C3031 Hose as
14 05C3902 Hose as
15 06C6262 Hose as
16 06C6261 Hose as
17 12B1406 O-ring
18 12B1407 O-RING
19 00A4359 CONNECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
