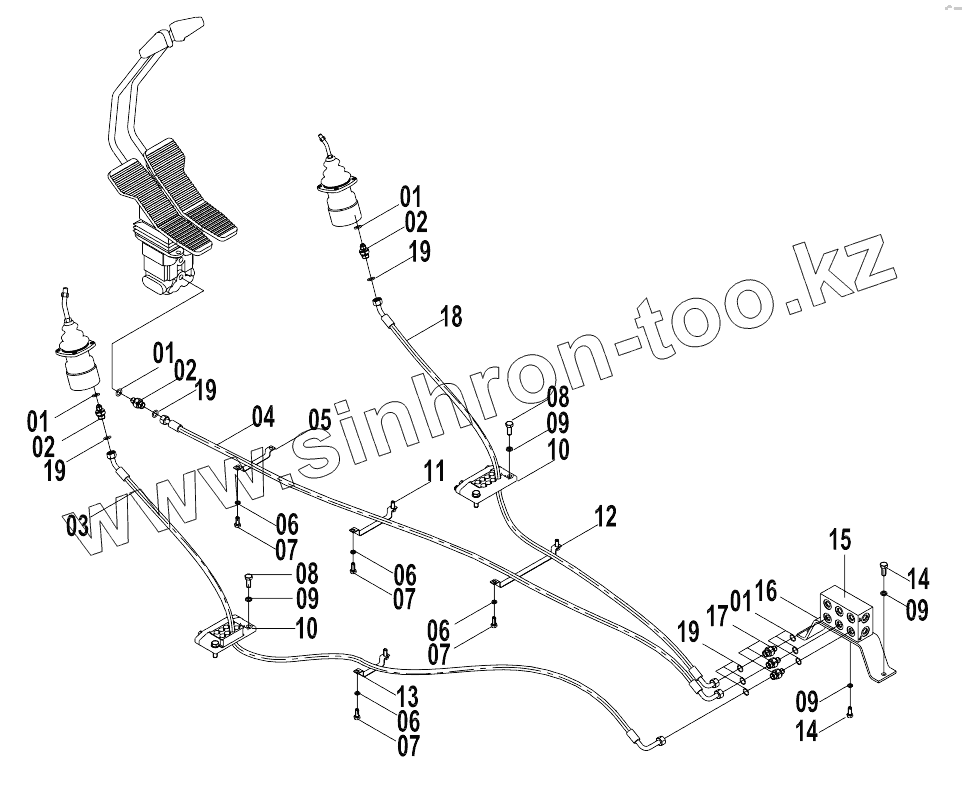

Каталог запасных частей к технике: LiuGong CLG-925D. 12E0124 PILOT HYDRAULIC SYSTEM (B)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
3
4
5
6
6
6
6
7
7
7
7
7
8
8
9
9
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0428 Кольцо круглого сечения
2 30C0803 Fitting
3 05C3037 Hose as
4 05C3138 Hose as
5 09C0675 Clamp
6 06B0006 Шайба
7 00B0075 BOLT
7 00B0007 Болт
8 00B0002 Болт
9 06B0002 Шайба
10 09C0138 Хомут
11 09C0676 Clamp
12 09C0678 Clamp
13 09C0677 Clamp
14 00B0012 BOLT
15 03A0145 Block
16 05C3126 Hose as
17 00A3491 Connector
18 05C3031 Hose as
19 12B1406 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
