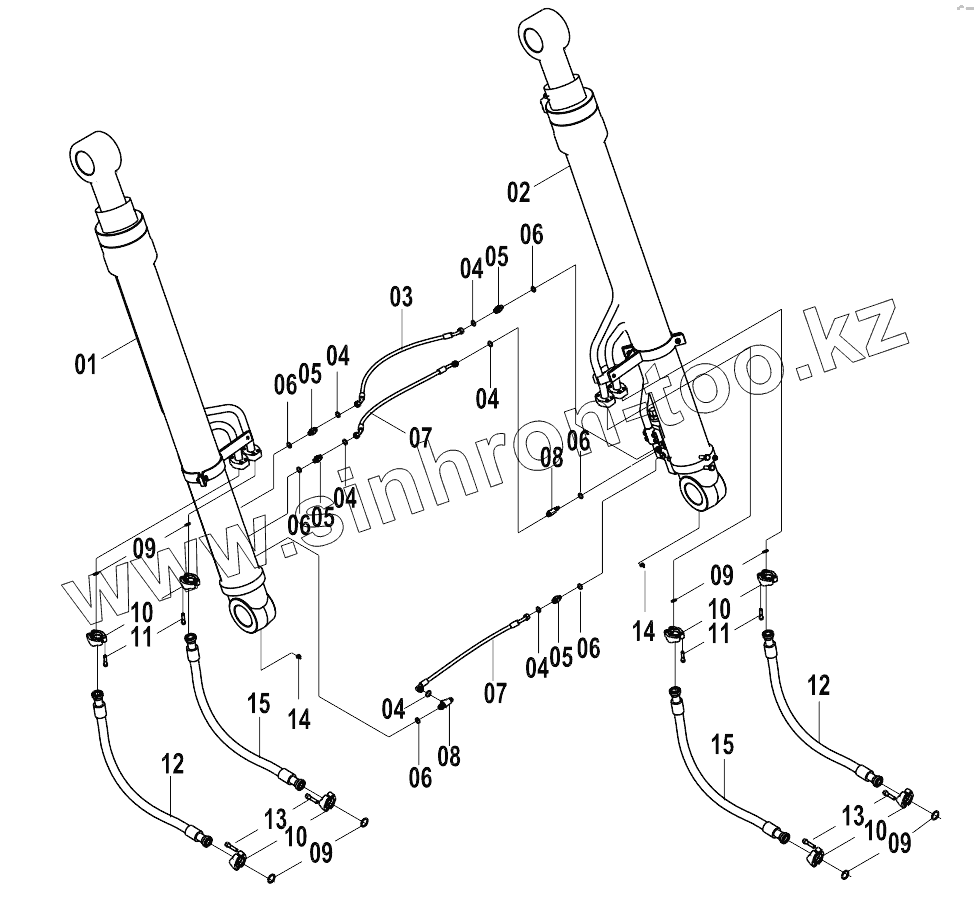

Каталог запасных частей к технике: LiuGong CLG-925D. 11E0521 (C) BOOM CYLINDER LINES AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 10C1037 Boom cylinder as-lh
2 10C1038 Boom cylinder as-rh
3 05C2695 Hose as
3 05C3542 Hose as
4 12B1405 O-RING
4 12B1406 O-ring
5 00A3491 Connector
5 00A4386 Connector
6 12B0428 Кольцо круглого сечения
7 05C2680 Hose as
7 05C2685 Hose as
8 32C0408 Tee
9 12B0444 Кольцо круглого сечения
10 04A0252 Хомут
11 04B0670 Screw
12 06C4885 Hose as
13 04B0415 SCREW
14 86A0258 Защита
15 06C4286 Hose as
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
