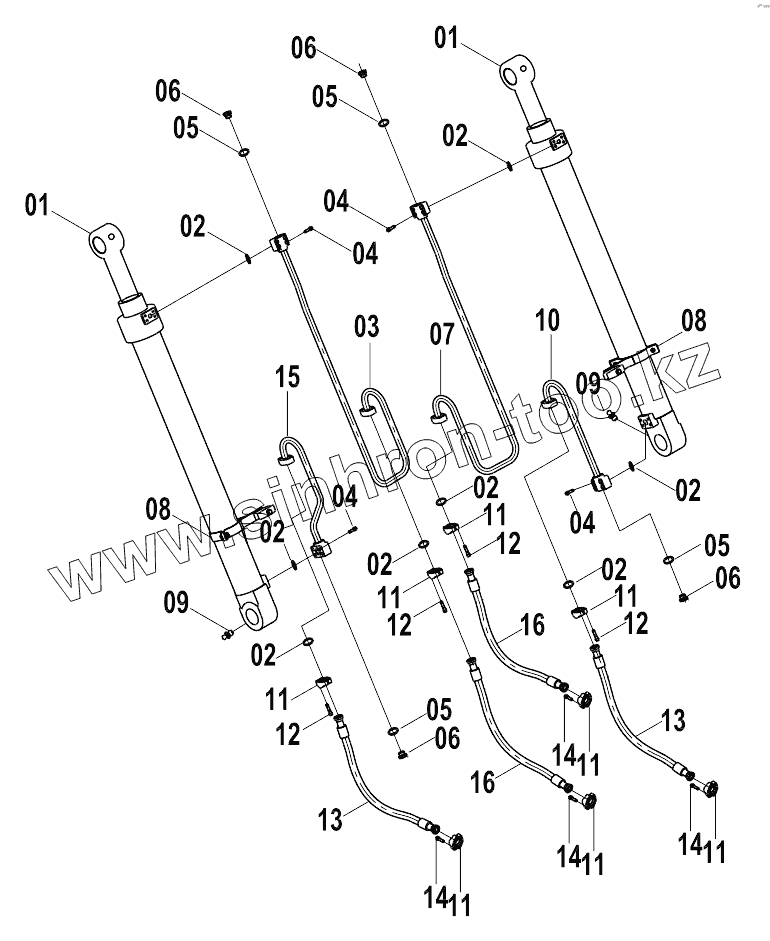

Каталог запасных частей к технике: LiuGong CLG-925D. 11E0498 (C) BOOM CYLINDER LINES AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
8
9
9
10
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
14
14
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 10C1055 Boom cylinder
2 12B0444 Кольцо круглого сечения
3 02C0729 Tube as
4 04B0418 SCREW
5 12B0431 Кольцо круглого сечения
6 05A0078 Пробка
7 02C0727 Tube as
8 09C0680 Clamp
9 10B0014 Ниппель
10 02C0726 Tube as
11 04A0252 Хомут
12 04B0670 Screw
13 06C4885 Hose as
14 04B0415 SCREW
15 02C0728 Tube as
16 06C4286 Hose as
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
