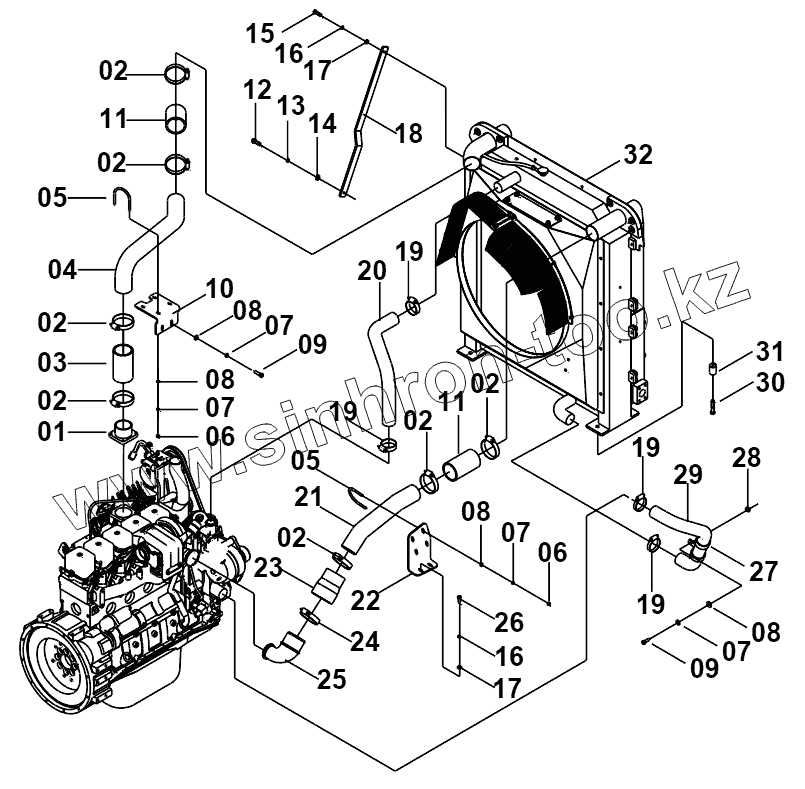

Каталог запасных частей к технике: LiuGong CLG-925D. 00E0552(K) COOLER SYSTEM PIPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
11
11
12
13
14
15
16
16
17
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 72А0759 Hose
2 09С0772 T-clamp
3 30А0461 Hose
4 38А1963 Pipe
5 26А0515 Retaining ring
6 03В0021 Гайка
7 06В0006 Шайба
8 06В0005 Шайба
9 00В0085 Болт
10 22А2902 Bracket
11 30А0460 Hose
12 00В0035 Болт
13 06В0008 Шайба
14 06В0007 Шайба
15 00В0002 Болт
16 06В0002 Шайба стопорная
17 06В0001 Шайба
18 23А7488 Drawbar
19 09С0029 Clamp
20 32А0684 Water hose
21 38А1964 Pipe
22 22А3756 Bracket
23 32А0461 Hose
24 09С0774 T-clamp
25 40С1043 Joint
26 00В0005 Болт
27 20А7534 Clamp
28 56А1280 Gasket
29 32А0655 Water hose
30 00В0033 Болт
31 34А0317 Bushing
32 20С0700 Radiator gp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
