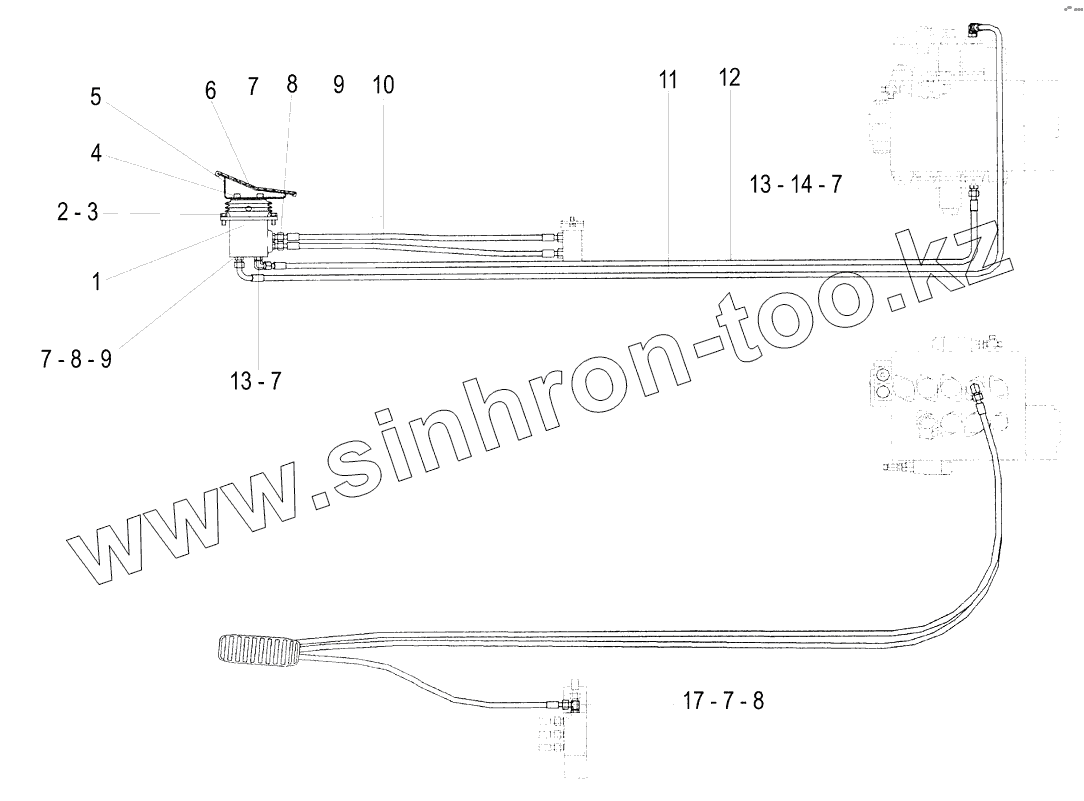

Каталог запасных частей к технике: LiuGong CLG-925. Трубопровод управления гидравлическим молотом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
8
8
8
9
9
10
11
12
13
13
14
17
Позиция на иллюстрации Заводской номер детали Название детали
1 12C0226 Гидрораспределитель с ножным управлением
2 00B0012 BOLT
3 06B0002 Шайба
4 04B0021 Винт
5 00D0901 Педаль
6 84A0365 Оболочка резиновая
7 12B0434 Кольцо круглого сечения
8 12B0428 Кольцо круглого сечения
9 00A0727 Штуцер
10 05C0253 Рукав
11 05C0249 Рукав
12 05C0248 Рукав
13 00A0734 Штуцер
14 12B0429 Кольцо круглого сечения
15 31C0072 Штуцер
16 31C0071 Штуцер
17 32C0063 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
