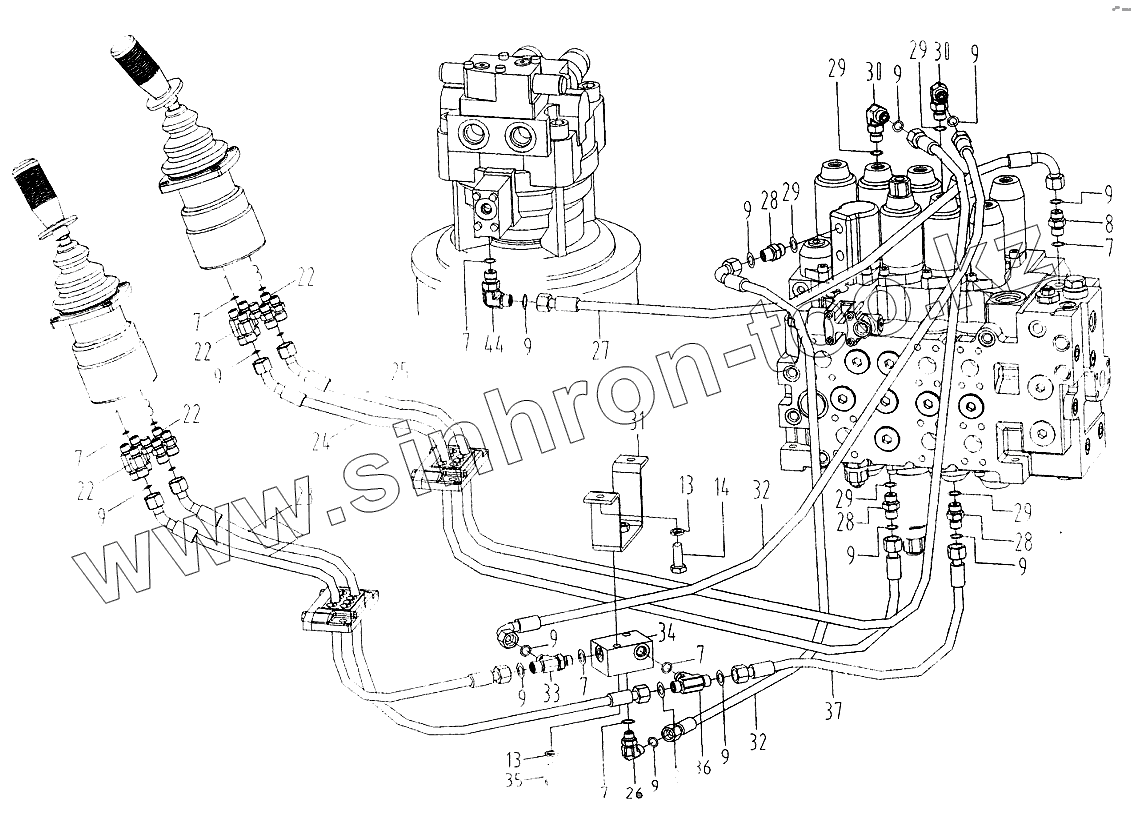

Каталог запасных частей к технике: LiuGong CLG-925. Трубопровод гидрораспределителя с ручным управлением
1
3
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
13
13
14
22
22
22
22
23
24
25
26
27
28
28
28
29
29
29
29
29
30
30
31
32
32
33
34
35
36
37
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12C0158 | Гидрораспределитель с ручным управлением | |
| 2 | 12C0159 | Гидрораспределитель с ручным управлением | |
| 3 | 00B0023 | BOLT | |
| 4 | 06B0003 | Шайба | |
| 5 | 00A0862 | Штуцер | |
| 6 | 05A0075 | Пробка | |
| 7 | 12B0428 | Кольцо круглого сечения | |
| 8 | 00A0727 | Штуцер | |
| 9 | 12B0434 | Кольцо круглого сечения | |
| 10 | 05C0307 | Рукав | |
| 11 | 09C0138 | Хомут | |
| 12 | 00B0002 | Болт | |
| 13 | 06B0002 | Шайба | |
| 14 | 00B0005 | BOLT | |
| 15 | 22A0485 | Пластина | |
| 16 | 03А0145 | Штуцер | |
| 17 | 00B0075 | BOLT | |
| 18 | 06B0006 | Шайба | |
| 19 | 72A0323 | Пластина нажимная | |
| 20 | 85А0192 | Хомут | |
| 21 | 72A0324 | Кронштейн | |
| 22 | 00A0861 | Штуцер | |
| 23 | 05C0306 | Рукав | |
| 24 | 05C0312 | Рукав | |
| 25 | 05C0310 | Рукав | |
| 26 | 31C0071 | Штуцер | |
| 27 | 05C0420 | Рукав | |
| 28 | 00A0734 | Штуцер | |
| 29 | 12B0429 | Кольцо круглого сечения | |
| 30 | 31C0072 | Штуцер | |
| 31 | 02D0599 | Кронштейн | |
| 32 | 05C0026 | Рукав | |
| 33 | 32C0063 | Штуцер | |
| 34 | 12C0160 | Клапан | |
| 35 | 01B0083 | Болт | |
| 36 | 32C0069 | Штуцер | |
| 37 | 05C0017 | Рукав | |
| 38 | 05C0320 | Рукав | |
| 39 | 05C0301 | Рукав | |
| 40 | 05C0308 | Рукав | |
| 41 | 32C0065 | Штуцер | |
| 42 | 12C0163 | Клапан | |
| 43 | 12C0162 | Клапан | |
| 44 | 32C0100 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
