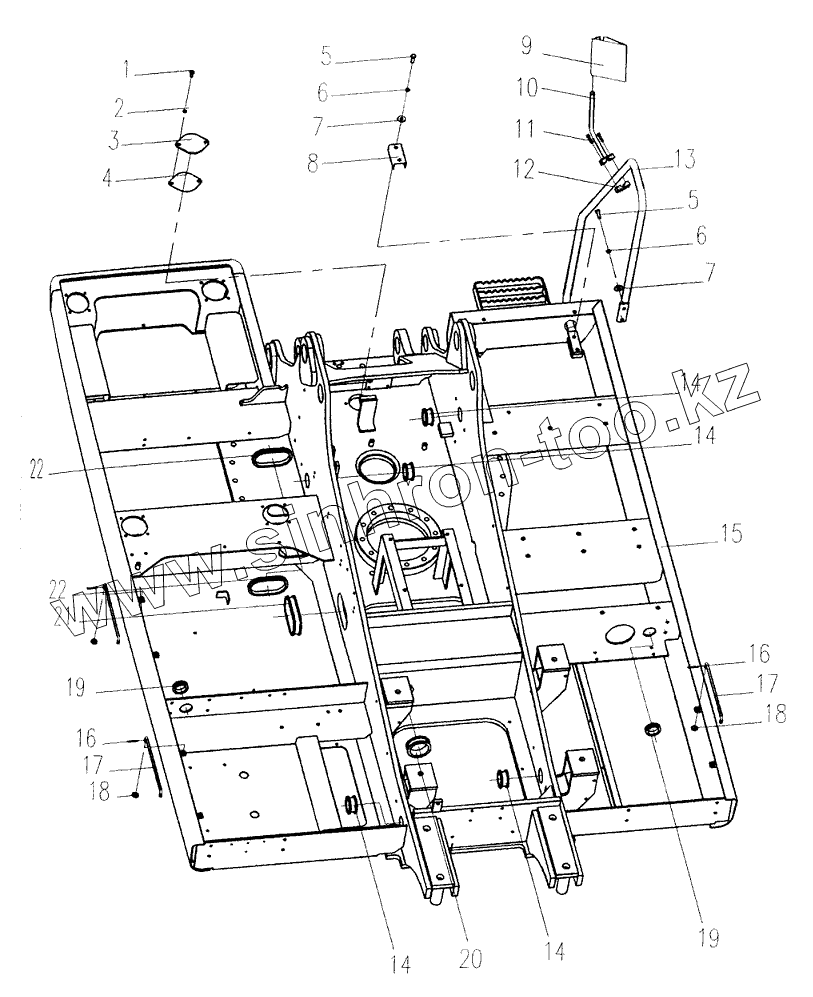

Каталог запасных частей к технике: LiuGong CLG-925. Поворотная рама в сборе
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
14
14
14
15
16
16
17
17
18
18
19
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0005 | BOLT | |
| 2 | 06B0002 | Шайба | |
| 3 | 12A0520 | Крышка | |
| 4 | 82A0196 | Шайба | |
| 5 | 00B0013 | Болт | |
| 6 | 06B0008 | Шайба | |
| 7 | 06B0059 | Шайба | |
| 8 | 20A1865 | Крышка | |
| 9 | 47C0110 | Зеркало заднего вида | |
| 10 | 00D0537 | Стойка | |
| 11 | 04B0016 | Болт | |
| 12 | 54A0100 | Хомут | |
| 13 | 26C0015 | Поручень | |
| 14 | 83А0194 | Втулка резиновая | |
| 15 | 20D0034 | Платформа поворотная | |
| 16 | 08B0008 | Шплинт | |
| 17 | 77A0313 | Стойка | |
| 18 | 06B0001 | WASHER | |
| 19 | 83A0198 | Втулка резиновая | |
| 20 | 83A0251 | Втулка резиновая | |
| 21 | 83А0196 | Втулка резиновая | |
| 22 | 83А0195 | Втулка резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
