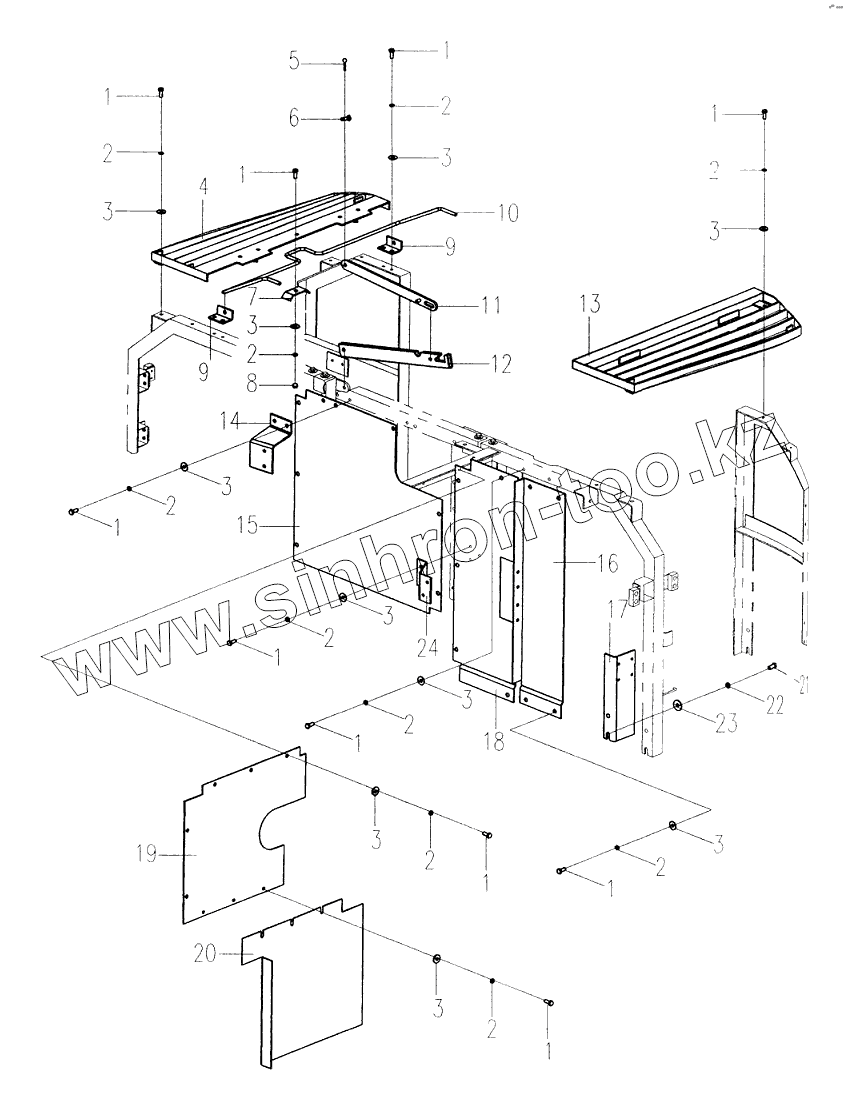

Каталог запасных частей к технике: LiuGong CLG-925. Панель внутренняя
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0012 | BOLT | |
| 2 | 06B0002 | Шайба | |
| 3 | 06B0030 | WASHER | |
| 4 | 43D0146 | Крышка | |
| 5 | 08B0031 | Палец | |
| 6 | 08B0047 | Палец | |
| 7 | 21A1587 | Пластина | |
| 8 | 03B0053 | NUT | |
| 9 | 21A1570 | Пластина | |
| 10 | 75A0138 | Пружина | |
| 11 | 16D0143 | Рычаг | |
| 12 | 21A1314 | Рычаг | |
| 13 | 43D0145 | Крышка | |
| 14 | 21A1313 | Пластина | |
| 15 | 48C0136 | Пластина разделительная средняя | |
| 16 | 20A1985 | Пластина | |
| 17 | 21A1311 | Пластина | |
| 18 | 20A1984 | Пластина | |
| 19 | 48C0140 | Пластина разделительная | |
| 20 | 48C0141 | Пластина разделительная | |
| 21 | 00B0017 | BOLT | |
| 22 | 06B0008 | Шайба | |
| 23 | 06B0059 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
