Каталог запасных частей к технике: LiuGong CLG-925. Основание

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30

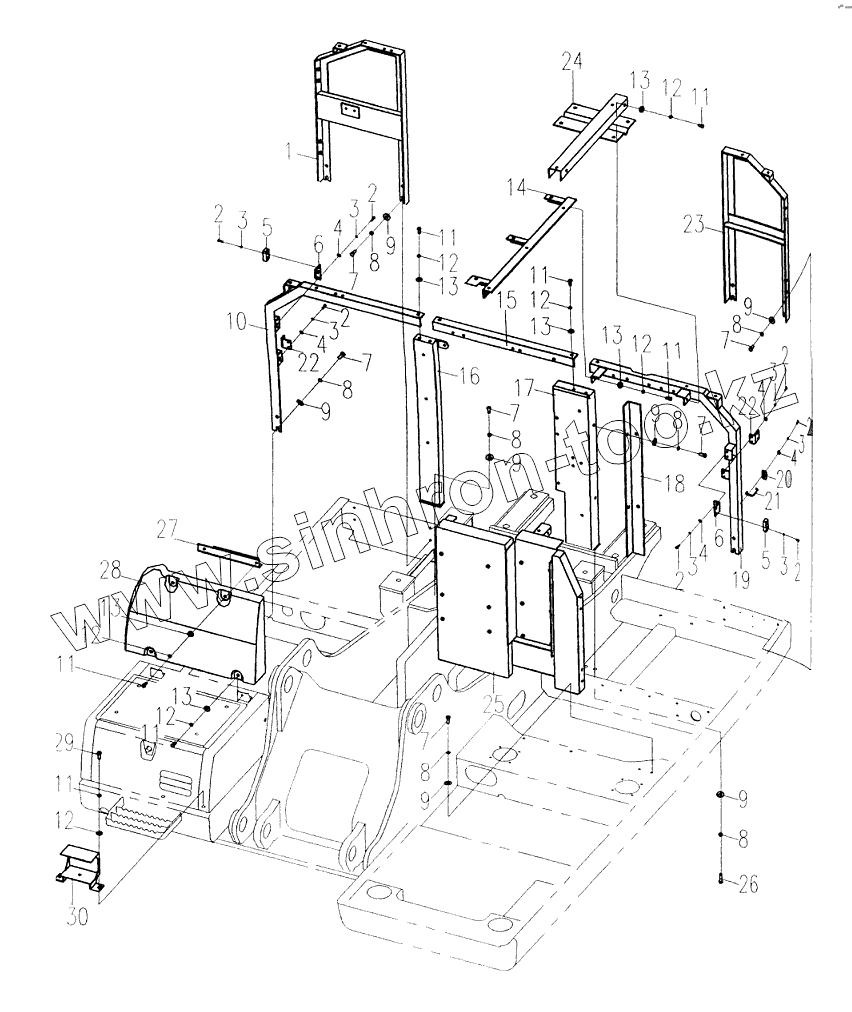

Позиция на иллюстрации Заводской номер детали Название детали
1 42D0138 Опора
2 00B0010 BOLT
3 06B0003 Шайба
4 06B0062 WASHER
5 16A1159 Стопор
6 21A1319 Пластина
7 00B0017 BOLT
8 06B0008 Шайба
9 06B0059 Шайба
10 42D0137 Опора
11 00B0012 BOLT
12 06B0002 Шайба
13 06B0030 WASHER
14 32D0094 Опора
15 32D0089 Опора
16 42D0140 Стойка
17 35C0212 Стойка
18 21A1396 Пластина
19 42D0135 Основание
20 20A2134 Пластина
21 26A0163 Замок дверцы
22 21A1399 Пластина запорная
23 42D0136 Основание
24 32D0093 Основание воздушного фильтра
25 42D0134 Основание
26 00B0017 BOLT
27 42D0141 Панель монтажная
28 27A0200 Крышка
29 00B0002 Болт
30 02D0770 Кронштейн фары
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
