Каталог запасных частей к технике: LiuGong CLG-925. Обратный трубопровод

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

3

3

3

3

3

3

3

4

4

4

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

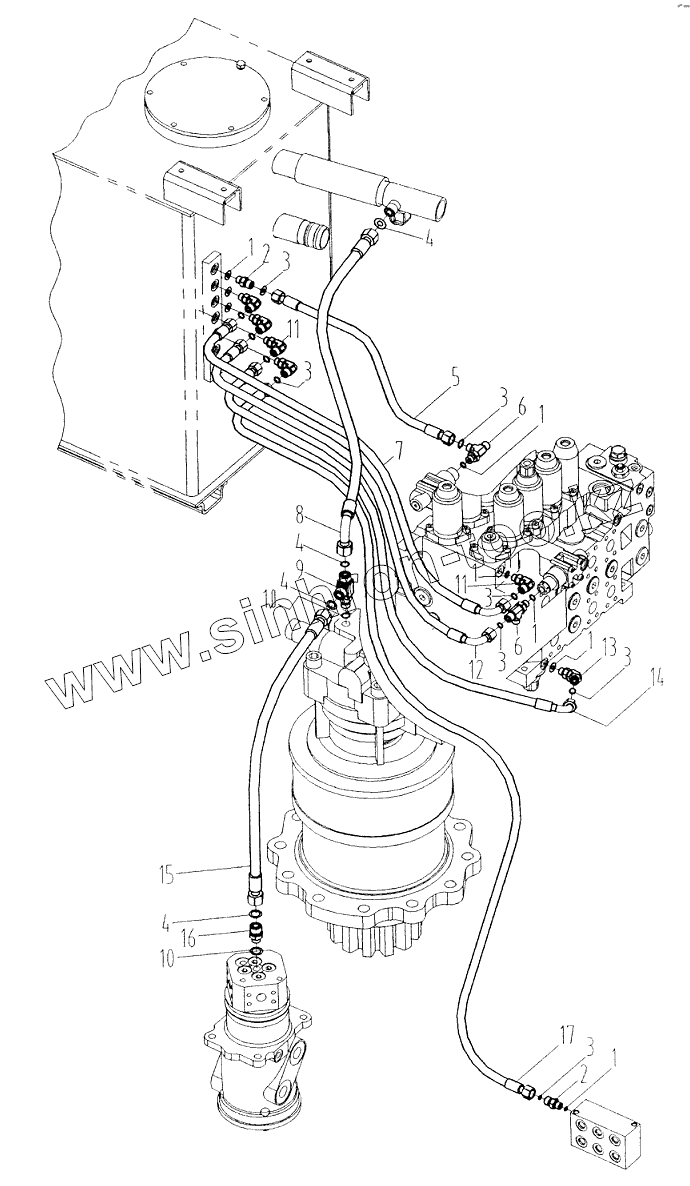

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0428		Кольцо круглого сечения
2	00A0727		Штуцер
3	12B0434		Кольцо круглого сечения
4	12B0436		Кольцо круглого сечения
5	05C0005		Рукав
6	32C0063		Штуцер
7	05C0270		Рукав
8	06C0636		Рукав
9	32C0067		Штуцер
10	12B0429		Кольцо круглого сечения
11	31C0071		Штуцер
12	05C0004		Рукав
13	31C0070		Штуцер
14	06C0624		Рукав
15	06C0619		Рукав
16	00A0728		Штуцер
17	05C0064		Рукав
