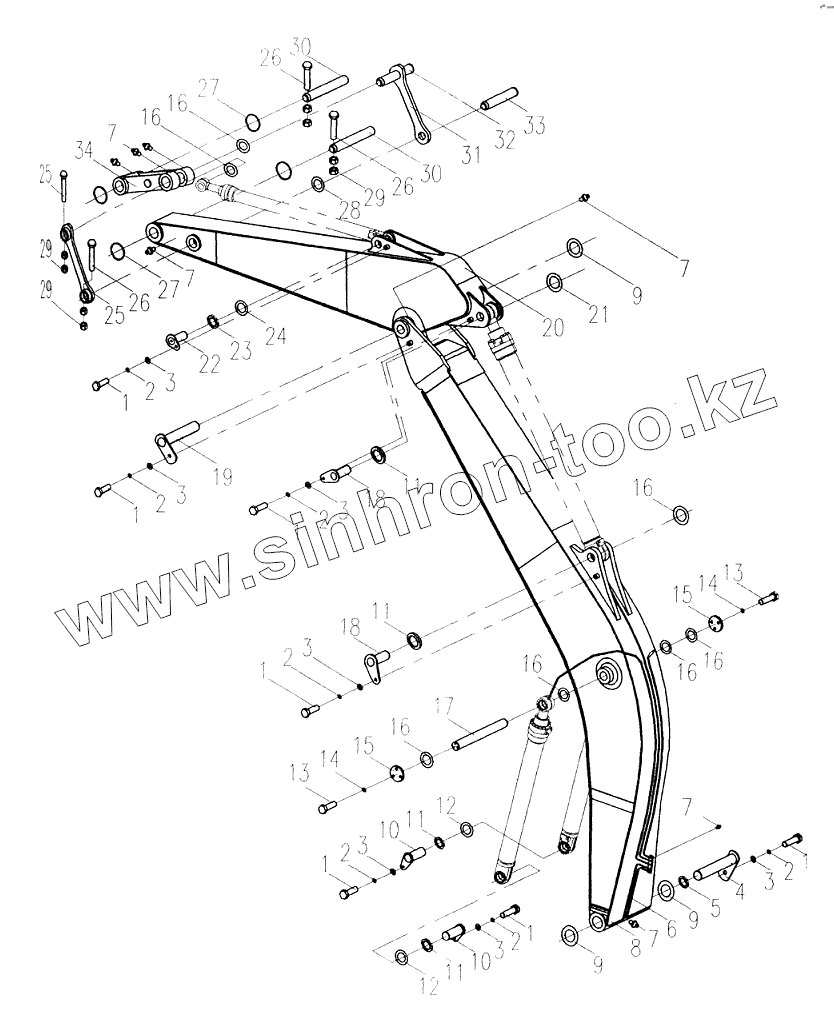

Каталог запасных частей к технике: LiuGong CLG-925. Навесное оборудование в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
7
7
7
7
8
9
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
16
16
16
16
16
17
18
18
19
20
21
22
23
24
25
25
26
26
26
27
27
28
29
29
29
30
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0231 Болт
2 06B0016 WASHER
3 12A0487 Пластина
4 11D0185 Палец
5 15A0696 Пластина
6 00C0231 Трубопровод смазочный
7 10B0014 Ниппель
8 43C0092 Стрела
9 28C0021 Шайба регулировочная
10 11D0181 Палец
11 15A0698 Пластина
12 28C0022 Шайба регулировочная
13 00B0239 Болт
14 06B0007 WASHER
15 14A1461 Пластина нажимная
16 28C0046 Шайба регулировочная
17 60A0387 Палец
18 11D0182 Палец
19 11D0184 Палец
20 24C0089 Рукоять ковша
21 28C0023 Шайба регулировочная
22 11D0187 Палец
23 15A0695 Пластина
24 28C0024 Шайба регулировочная
25 21D0092 Шатун
26 01B0124 Болт
27 12B0513 Кольцо круглого сечения
28 28C0042 Шайба регулировочная
29 03B0294 Гайка
30 60A0384 Палец
31 64A0126 Шатун
32 60A0388 Палец
33 60A0389 Палец
34 24C0091 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
