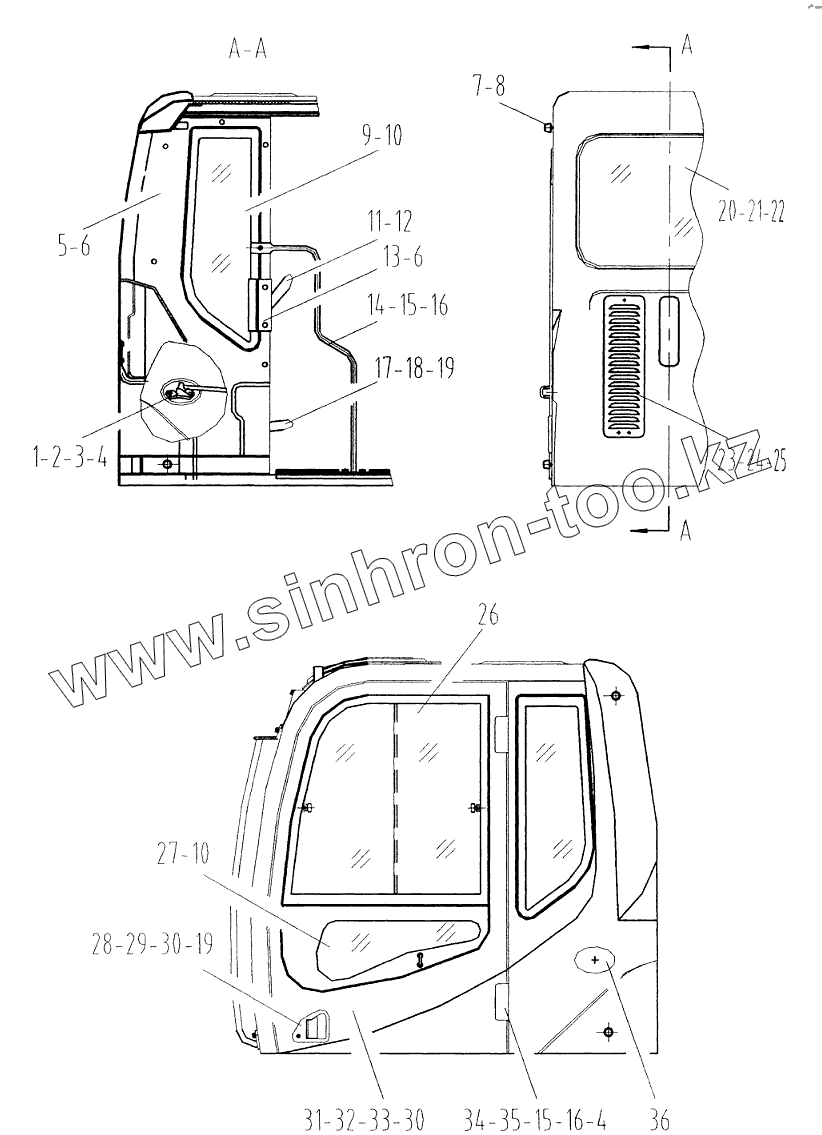

Каталог запасных частей к технике: LiuGong CLG-925. Кабина в сборе (2)
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38C0097 | Замок фиксации двери | |
| 2 | 20A2372 | Основание | |
| 3 | 03B0053 | NUT | |
| 4 | 06B0002 | Шайба | |
| 5 | 86A0147 | Крышка | |
| 6 | 34C0263 | Гвоздь | |
| 7 | 35C0016 | Подушка | |
| 8 | 03B0053 | NUT | |
| 9 | 87А0148 | Стекло | |
| 10 | 42B0005 | Герметик | |
| 11 | 20A2373 | Рычаг | |
| 12 | 20A2374 | Опора | |
| 13 | 86A0148 | Крышка | |
| 14 | 41D0090 | Поручень | |
| 15 | 00B0012 | BOLT | |
| 16 | 06B0001 | WASHER | |
| 17 | 20A2375 | Рычаг | |
| 18 | 86A0149 | Панель | |
| 19 | 04B0183 | Винт | |
| 20 | 87A0149 | Стекло | |
| 21 | 84A0354 | Уплотнение | |
| 22 | 84A0355 | Уплотнение | |
| 23 | 27A0258 | Крышка | |
| 24 | 06B0005 | WASHER | |
| 25 | 06B0006 | Шайба | |
| 26 | 47C0196 | Окно | |
| 27 | 87А0150 | Стекло | |
| 28 | 38C0098 | Замок | |
| 29 | 27A0170 | Крышка | |
| 30 | 04B0209 | Винт | |
| 31 | 23D0395 | Дверь | |
| 32 | 85A0322 | Поручень | |
| 33 | 84A0356 | Уплотнение | |
| 34 | 86A0150 | Крышка | |
| 35 | 17D0113 | Стержень | |
| 36 | 86A0151 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
