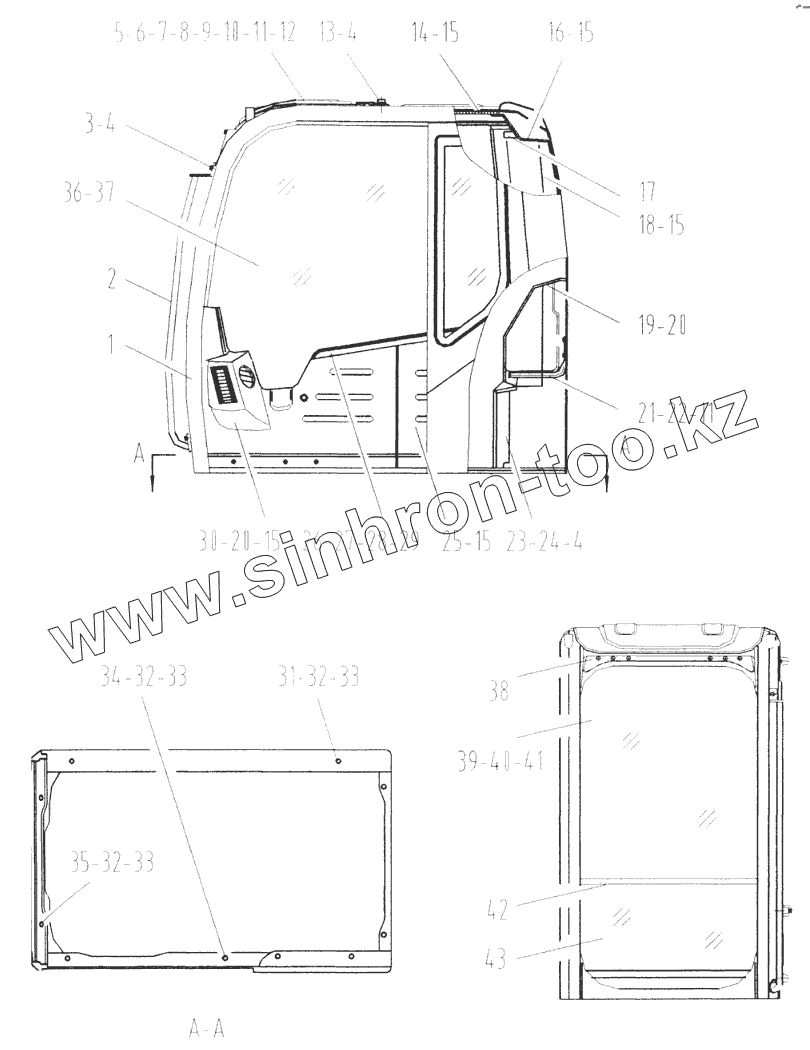

Каталог запасных частей к технике: LiuGong CLG-925. Кабина в сборе (1)
1
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
15
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23D0393 | Кабина | |
| 2 | 41D0089 | Поручень | |
| 3 | 00B0012 | BOLT | |
| 4 | 06B0002 | Шайба | |
| 5 | 23D0394 | Крышка люка | |
| 6 | 24C0116 | Пружина газовая | |
| 7 | 06B0006 | Шайба | |
| 8 | 03B0021 | NUT | |
| 9 | 85A0320 | Поручень | |
| 10 | 04B0005 | SCREW | |
| 11 | 06B0180 | Шайба | |
| 12 | 84A0351 | Уплотнение | |
| 13 | 00B0019 | Болт | |
| 14 | 85A0321 | Платина | |
| 15 | 34C0263 | Гвоздь | |
| 16 | 86A0139 | Крышка | |
| 17 | 86A0140 | Крышка | |
| 18 | 86A0141 | Крышка | |
| 19 | 86А0142 | Крышка | |
| 20 | 04B0183 | Винт | |
| 21 | 00D0715 | Опора | |
| 22 | 00B0010 | BOLT | |
| 23 | 86A0143 | Крышка | |
| 24 | 00B0005 | BOLT | |
| 25 | 86А0144 | Крышка | |
| 26 | 86А0145 | Крышка | |
| 27 | 00D0883 | Опора | |
| 28 | 03B0036 | NUT | |
| 29 | 04B0044 | Винт | |
| 30 | 86A0146 | Крышка | |
| 31 | 01B0102 | Болт | |
| 32 | 06B0008 | Шайба | |
| 33 | 06B0007 | WASHER | |
| 34 | 00B0031 | Болт | |
| 35 | 01B0103 | Болт | |
| 36 | 87A0145 | Стекло | |
| 37 | 42B0005 | Герметик | |
| 38 | 84A0352 | Кольцо резиновое | |
| 39 | 47C0195 | Окно | |
| 40 | 38C0096 | Замок | |
| 41 | 87A0146 | Стекло | |
| 42 | 84A0353 | Уплотнение | |
| 43 | 87A0147 | Стекло |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
