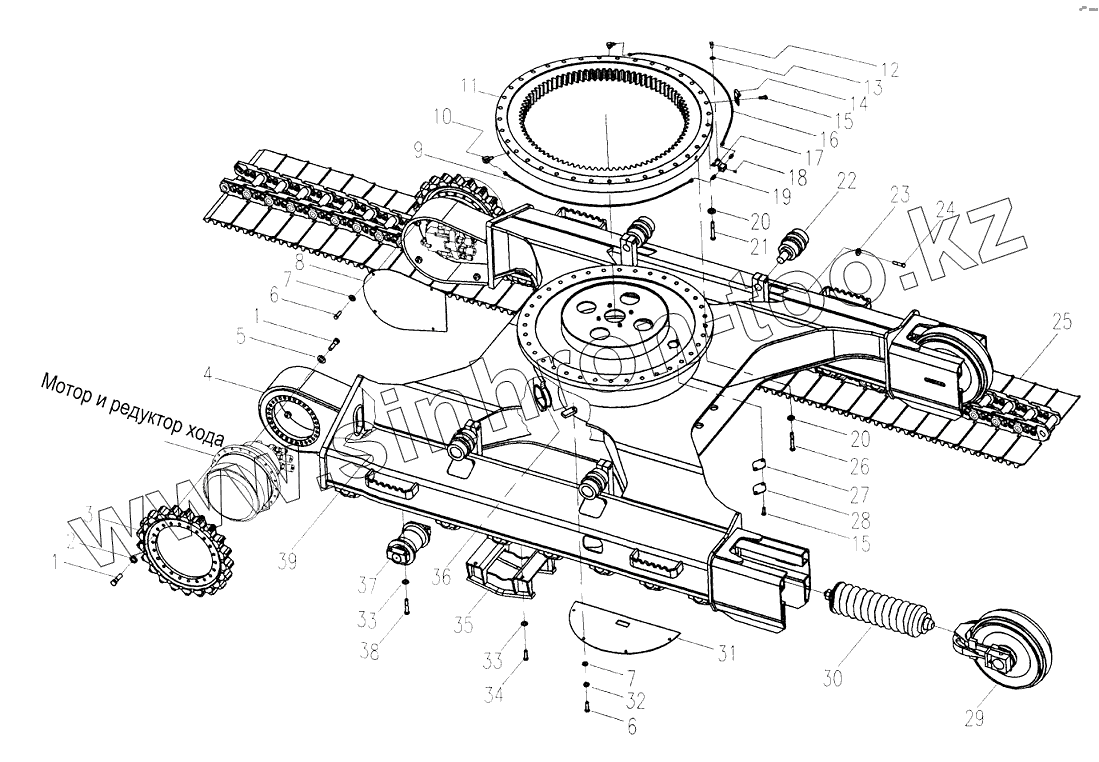

Каталог запасных частей к технике: LiuGong CLG-925. Ходовая часть
1
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01B0355 | Болт | |
| 2 | 06B0245 | Шайба | |
| 3 | 46A0016 | Звездочка | |
| 4 | 00D0912 | Рама | |
| 5 | 06B0221 | Шайба | |
| 6 | 00B0011 | Болт | |
| 7 | 06B0059 | Шайба | |
| 8 | 11A0976 | Крышка | |
| 9 | 00C0238 | Трубка | |
| 10 | 01A0134 | Штуцер | |
| 11 | 26B0010 | Подшипник | |
| 12 | 00B0005 | BOLT | |
| 13 | 06B0001 | WASHER | |
| 14 | 20A1860 | Зажим | |
| 15 | 00B0056 | Болт | |
| 16 | 00C0237 | Трубка | |
| 17 | 15D0217 | Штуцер | |
| 18 | 10B0014 | Ниппель | |
| 19 | 00A0204 | Штуцер | |
| 20 | 06B0220 | Шайба | |
| 21 | 01B0382 | Болт | |
| 22 | 51C0035 | Каток | |
| 23 | 06B0226 | Шайба | |
| 24 | 01B0186 | Болт | |
| 25 | 25C0043 | Гусеница в сборе | |
| 26 | 01B0195 | Болт | |
| 27 | 82A0196 | Шайба | |
| 28 | 12A0520 | Крышка | |
| 29 | 51C0113 | Колесо натяжное в сборе | |
| 30 | 44C0090 | Механизм натяжения | |
| 31 | 11A0194 | Крышка | |
| 32 | 06B0008 | Шайба | |
| 33 | 06B0223 | Шайба | |
| 34 | 00B0183 | Болт | |
| 35 | 48D0025 | Крышка защитная | |
| 36 | 84A0037 | Крышка защитная резиновая | |
| 37 | 51C0112 | Каток опорный | |
| 38 | 01B0020 | Болт | |
| 39 | 84A0216 | Крышка защитная резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
