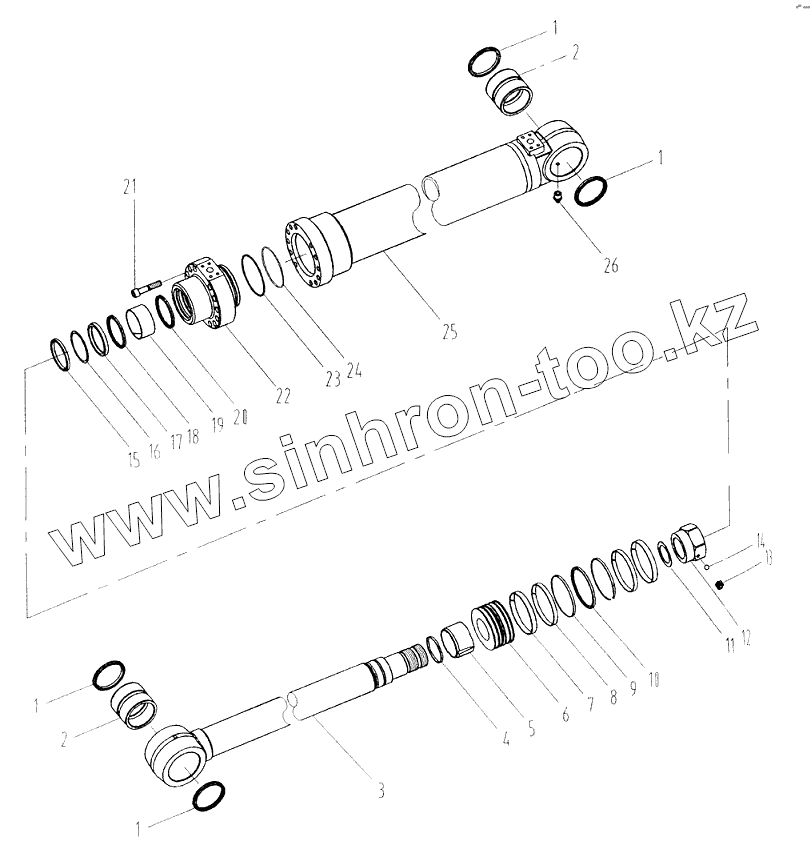

Каталог запасных частей к технике: LiuGong CLG-925. Гидроцилиндр стрелы
1
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13B0241 | Кольцо уплотнительное | |
| 2 | 55A0731 | Втулка | |
| 3 | 61A0299 | Шток поршня | |
| 4 | 80A0172 | Кольцо | |
| 5 | 55A0732 | Кольцо демпферное | |
| 6 | 50A0084 | Поршень | |
| 7 | 85A0239 | Кольцо уплотнительное | |
| 8 | 85A0240 | Кольцо уплотнительное | |
| 9 | 07B0089 | Кольцо упорное | |
| 10 | 34C0228 | Кольцо уплотнительное | |
| 11 | 57A0239 | Прокладка | |
| 12 | 03B0466 | Гайка | |
| 13 | 04B0284 | Винт | |
| 14 | 20B0046 | Шарик | |
| 15 | 13B0242 | Кольцо пылезащитное | |
| 16 | 07B0090 | Кольцо упорное | |
| 17 | 13B0243 | Кольцо U-образного сечения | |
| 18 | 80A0173 | Кольцо уплотнительное | |
| 19 | 85A0241 | Кольцо уплотнительное | |
| 20 | 80A0174 | Кольцо уплотнительное | |
| 21 | 04B0026 | Болт | |
| 22 | 53A0285 | Крышка гидроцилиндра | |
| 23 | 07B0091 | Кольцо упорное | |
| 24 | 12B0507 | Кольцо круглого сечения | |
| 25 | 13D0157 | Корпус гидроцилиндра | |
| 26 | 10B0014 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
