Каталог запасных частей к технике: LiuGong CLG-925. Электронная система
1
2
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24

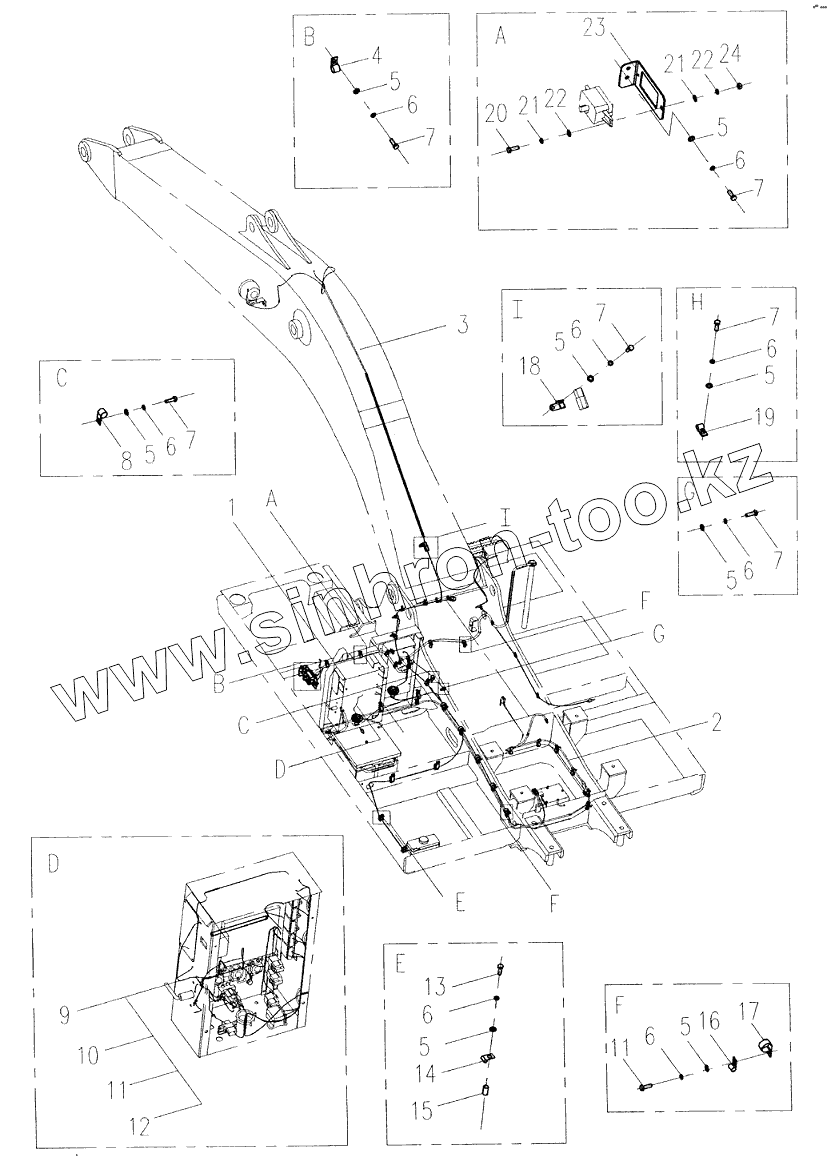

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08C0895 | Жгут проводов | |
| 2 | 08C0903 | Кабель | |
| 3 | 08C0897 | Жгут проводов фары стрелы | |
| 4 | 20A1855 | Хомут | |
| 5 | 06B0001 | WASHER | |
| 6 | 06B0002 | Шайба | |
| 7 | 00B0005 | BOLT | |
| 8 | 20A1853 | Хомут | |
| 9 | 08C0902 | Жгут проводов блока предохранителей | |
| 10 | 08C0901 | Жгут проводов системы пуска и отсечного клапана | |
| 11 | 08C0900 | Жгут проводов источника питания | |
| 12 | 08C0899 | Жгут проводов дополнительного источника питания | |
| 13 | 00B0048 | Болт | |
| 14 | 20A1851 | Хомут | |
| 15 | 34A0299 | Опора | |
| 16 | 20A1852 | Хомут | |
| 17 | 20A1858 | Хомут | |
| 18 | 20A2805 | Пластина монтажная | |
| 19 | 20A1854 | Хомут | |
| 20 | 00B0075 | BOLT | |
| 21 | 06B0003 | Шайба | |
| 22 | 06B0005 | WASHER | |
| 23 | 21A1798 | Пластина фиксирующая | |
| 24 | 03B0021 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
