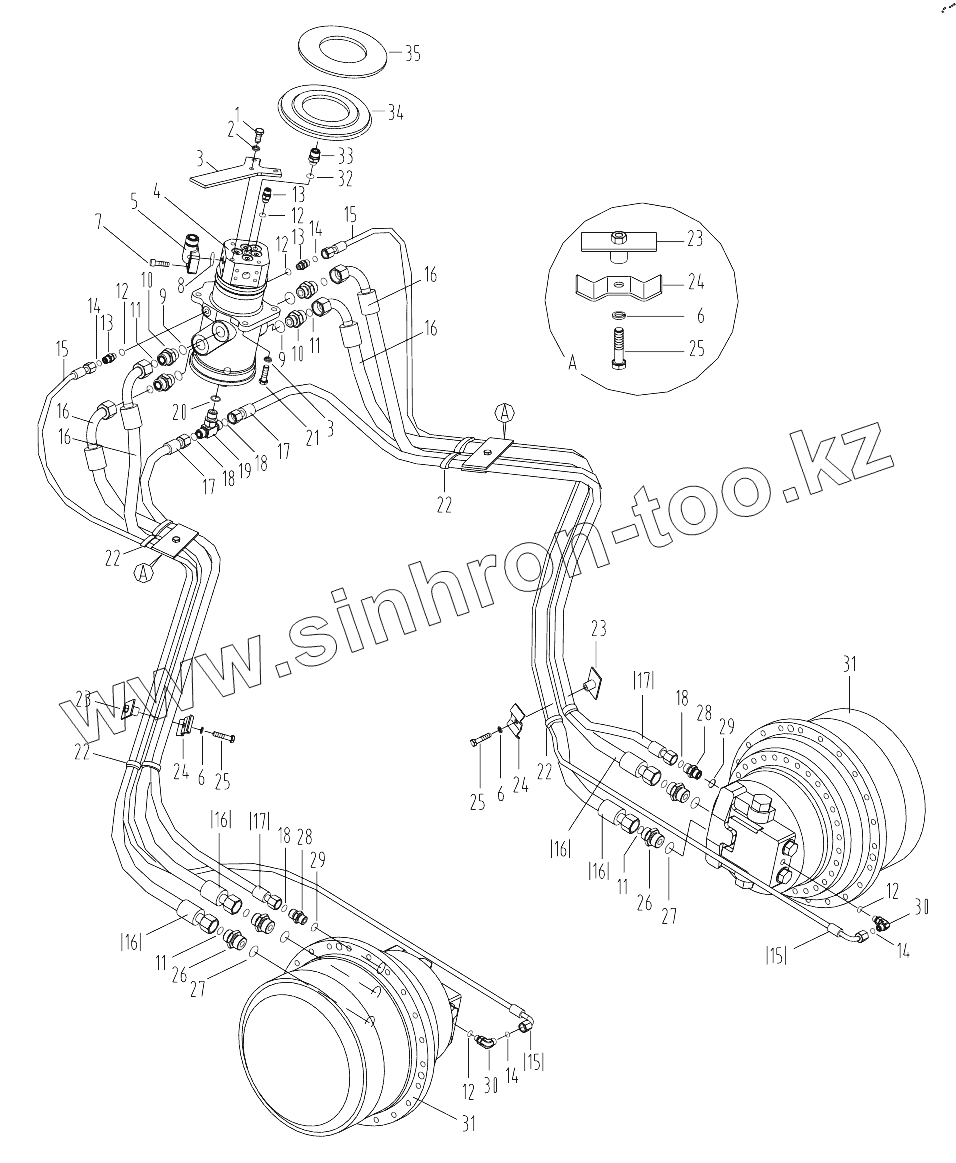

Каталог запасных частей к технике: LiuGong CLG-922LC. TRAVEL HYDRAULIC SYSTEM
1
2
3
3
4
5
6
6
6
7
8
9
9
10
10
11
11
11
11
12
12
12
12
12
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
22
22
22
22
23
23
23
24
24
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0011 | Болт | |
| 2 | 06B0008 | Шайба | |
| 3 | 13A0670 | Пластина фиксирующая | |
| 4 | 12C0240 | Swivel joint | |
| 5 | 03A0143 | JOINT | |
| 6 | 06B0002 | Шайба | |
| 7 | 04B0416 | SCREW | |
| 8 | 12B0444 | Кольцо круглого сечения | |
| 9 | 12B0431 | Кольцо круглого сечения | |
| 10 | 00A0726 | Штуцер | |
| 11 | 12B0438 | Кольцо круглого сечения | |
| 12 | 12B0428 | Кольцо круглого сечения | |
| 13 | 00A0727 | Штуцер | |
| 14 | 12B0434 | Кольцо круглого сечения | |
| 15 | 06C0003 | Рукав | |
| 16 | 07C0002 | Рукав | |
| 17 | 06C0004 | Рукав | |
| 18 | 12B0436 | Кольцо круглого сечения | |
| 19 | 32C0062 | Штуцер | |
| 20 | 12B0430 | Кольцо круглого сечения | |
| 21 | 00B0013 | Болт | |
| 22 | 37B0004 | Хомут | |
| 23 | 00D0019 | Кронштейн | |
| 24 | 20A0085 | Пластина нажимная | |
| 25 | 00B0048 | Болт | |
| 26 | 00A0730 | Штуцер | |
| 27 | 12B0432 | Кольцо круглого сечения | |
| 28 | 00A0731 | Штуцер | |
| 29 | 12B0430 | Кольцо круглого сечения | |
| 30 | 31C0071 | Штуцер | |
| 31 | 11C0264 | Гидромотор хода | |
| 32 | 12B0429 | Кольцо круглого сечения | |
| 33 | 00A0728 | Штуцер | |
| 34 | 82A0236 | Cover | |
| 35 | 53A0295 | Plate |
