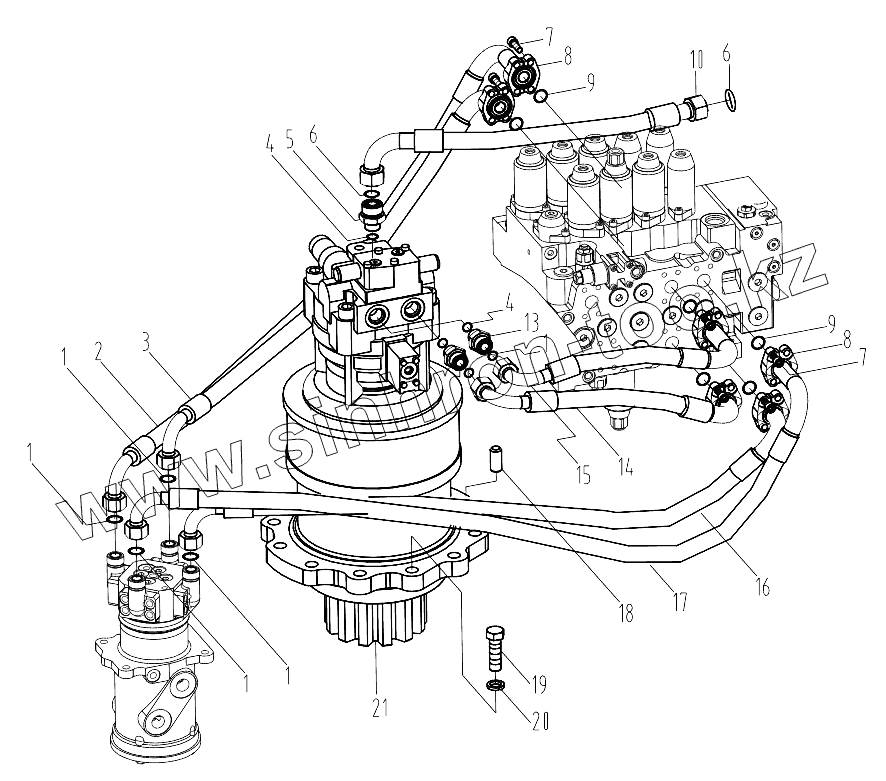

Каталог запасных частей к технике: LiuGong CLG-922LC. TO TRAVEL AND SWING PIPINGS

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

3

4

4

5

6

6

7

7

8

8

9

9

10

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0438		Кольцо круглого сечения
2	06C0627		Рукав
3	06C0630		Рукав
4	12B0431		Кольцо круглого сечения
5	00A0724		Штуцер
6	12B0440		Кольцо круглого сечения
7	04B0414		SCREW
8	04A0250		Хомут
9	12B0445		Кольцо круглого сечения
10	07C0722		HOSE
13	00A0726		Штуцер
14	06C0628		Рукав
15	06C0625		Рукав
16	06C0629		Рукав
17	06C0626		Рукав
18	66A0005		Палец
19	01B0502		BOLT
20	06B0021		Шайба
21	11C0164		Гидромотор поворота

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
