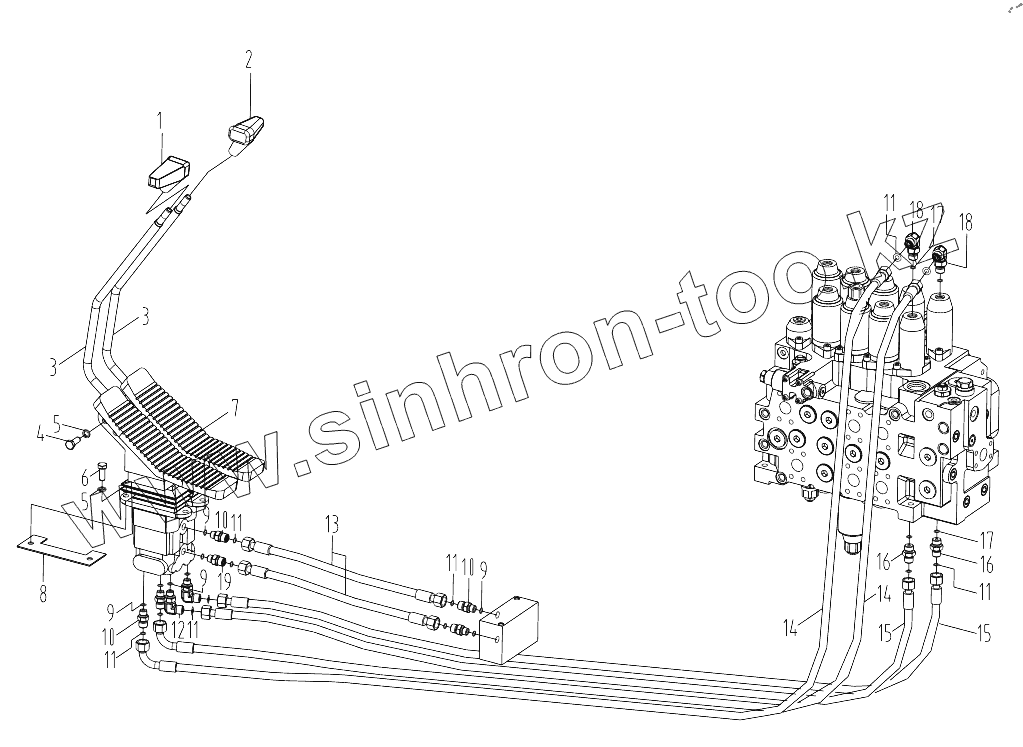

Каталог запасных частей к технике: LiuGong CLG-922LC. PILOT SYSTEM
1
2
3
3
4
5
5
6
7
8
9
9
9
9
10
10
10
11
11
11
11
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 35C0022 | Рычаг левый | |
| 2 | 35C0024 | Рычаг правый | |
| 3 | 16D0146 | Рычаг управления | |
| 4 | 00B0005 | BOLT | |
| 5 | 06B0002 | Шайба | |
| 6 | 00B0012 | BOLT | |
| 7 | 12C0197 | Гидрораспределитель с ножным управлением | |
| 8 | 10A1142 | Пластина | |
| 9 | 12B0428 | Кольцо круглого сечения | |
| 10 | 00A0727 | Штуцер | |
| 11 | 12B0434 | Кольцо круглого сечения | |
| 12 | 31C0071 | Штуцер | |
| 13 | 05C0253 | Рукав | |
| 14 | 05C0248 | Рукав | |
| 15 | 05C0249 | Рукав | |
| 16 | 00A0734 | Штуцер | |
| 17 | 12B0429 | Кольцо круглого сечения | |
| 18 | 31C0072 | Штуцер | |
| 19 | 30C0415 | Смычка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
